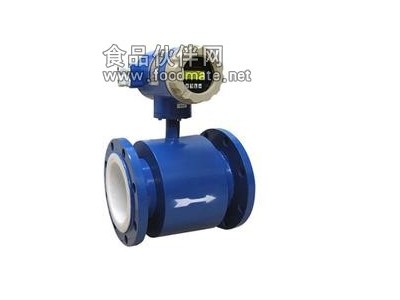

烧碱计量表

执行标准

JB／T 9248~1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

流速

15m／s

精确度

DNl5～DN600

示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s

DN700~DN3000

示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S

流体电导率

≥5uS／cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5～DN150

DNl5～DN600

DN200～DN1000

DN700～DN3000

特殊订货

环境温度

传感器

-25℃- +60℃

转换器及一体型

-10℃- +60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA

流体温度

一体型

70℃

分离型

聚氯丁橡胶衬里

80℃；120℃订货时注明

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃；150℃订货时注明

聚全氟乙丙烯F46

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200～DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5～DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、一体型流量计和分离型转换器

IP65

间距分离型

转换器距离传感器一般不超过100m

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

磁键式

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

双向模拟输出

下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出

双路报警输出

数字通讯

RS232，RS485，HART

衬里材料

主要性能

介质温度

适用范围

—体型

分离型

聚四氟乙烯（F4

是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ 需特殊订货

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯（F46

同F4，耐磨性、抗负压能力高于F4。

同上

聚氟合乙烯（Fs

适用温度上限较聚四氟乙烯低，但成本也较低。

80℃

聚氯丁橡胶

1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

80℃ 120℃ 需特殊订货

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

法兰种类

适 用 范 围

接地法兰或接地环

适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。

进口保护法兰

当介质有强磨损性时选用。

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

哈氏合金B

对沸点以下的浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀

钛

能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。

钽

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。

铂／钛合金

几乎能耐化学介质，但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性，强磨损性的介质。

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。
