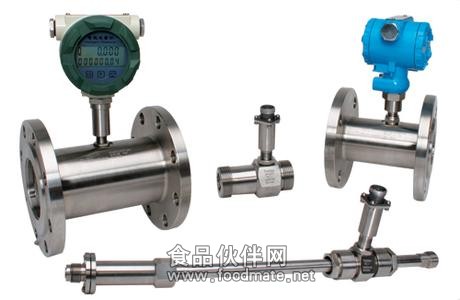

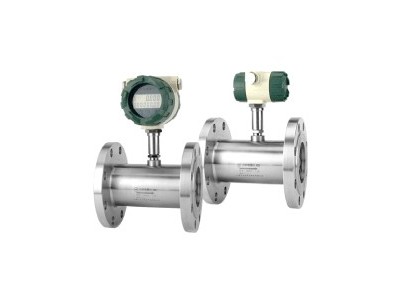

| YN-LWGY型涡轮流量计（导热油流量表）是专为测量导热油而设计的一款液体流量计可以显示瞬时流量、累积流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。 二、工作原理
传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。
三、设计特点
YN-LWGY型涡轮流量计采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，(叶轮采用2Cr13或者双相钢轮)防腐蚀性能好，采用红宝石轴承并配硬质合金(LT6)轴套保证了涡轮传感器的使用寿命和长期的稳定性，钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，安装使用相当方便。 四、技术性能
对于粘度较高的液压油，机油，小口径规格可以采用实流标定。 | 仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） | | DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 | | DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 | | DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 | | DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | | DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | | DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | | DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | | DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | | DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 | | DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 | | DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 | | DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 | | DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 | | DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 | | DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 | 五、型号和规格代号表 | 型号 | 规格代号 | 说明 | | YN-LWGY | 涡轮流量仪表 | | | G | 传感器 | | | Q | 气体 | | | Y | 液体 | | 公称通径 | -2 | 2mm(管螺纹G3/8″) | | -4 | 4mm(管螺纹G1/2″) | | -6 | 6mm(管螺纹G1/2″) | | -10 | 10mm(管螺纹G1/2″) | | -15 | 15mm(法兰型或者管螺纹连接G1″) | | -25
-32 | 25mm(法兰型或者管螺纹连接G11/4″)
32mm（法兰型或者管螺纹连接） | | -40 | 40mm(法兰型或者管螺纹连接) | | -50
-65 | 50mm(法兰型)
65mm（法兰型） | | -80 | 80mm(法兰型) | | -100
-125 | 100mm(法兰型)
125mm(法兰型) | | -150 | 150mm(法兰型) | | -200 | 200mm(法兰型或者插入式) | | -250 | 250mm(法兰型或者插入式) | | -300 | 300mm(法兰型或者插入式) | | 精度等级 | A | 精度1％ | | B | 精度0.5％ | | C | 精度0.2％ | | 信号输出 | M | 一体化液晶显示并带4~20mA电流输出 | | J | 配套流量积算仪分体显示 | | S | 配套流量积算仪分体显示并输出4~20mA | | I | 4~20mA电流输出 | | T | 一体化液晶显示（锂电池供电） | | P | 脉冲输出 | | 公称压力 | C1 | PN1.6MPa | | C2 | PN2.5MPa | | C3 | PN4.0MPa | | C4 | PN6.3MPa | | C5 | PN16MPa | | C6 | PN25MPa | | C7 | PN40MPa | | 防爆要求 | /NE | 不防爆 | | /EX | 防爆等级dⅡBT4 | | 温度要求 | /NE | 常温 | | /HE | 120℃≥高温≥150℃ | | 其它要求 | /□ | 在订货时注明 | 六、仪表类型
A 现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。
B 脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C 4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
D 分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接. 继电器输出可实现上下限报警、批量控制、定量控制等。
七、涡轮流量计的应用案例
哈工大211工程里面的热力学试验流体部分试验，脉冲型涡轮配合液晶流量积算仪；
洋河酒厂及安徽古井贡酒的流量自动化控制工程，现场显示型涡轮流量计及定量控制仪；
农夫山泉卫生型计量指定产品，卫生型涡轮流量计及定量控制仪；
江苏天士力帝益药业有限公司分体型涡轮流量计，锂电池24V双供电，航空插头.......
 |
