淮安远能仪表有限公司为您提供现场专业的流量测量控制方案
YN-LDE

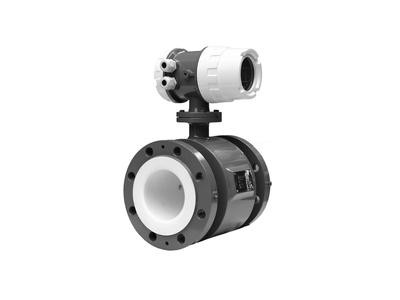

工业污水流量计是我厂采用国内外技术研制、开发的全能智能流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。 YN-LDE工业污水流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前的，于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。 YN-LDE工业污水流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。工业污水流量计性能特点: ◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。 ◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。 ◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。 ◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。 ◆LDE转换器采用的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。 ◆双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。工业污水流量计测量原理： YN-LDE型电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为： E=KBVD 式中：K－－－－仪表常数 B－－－－磁感应强度 V－－－－测量管道截面内的平均流速 D－－－－测量管道截面的内径 测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。如何正确选型： 仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。◆收集数据： 1.被测流体成份 2.流量、流量 3.工作压力 4.温度、温度◆被测流体必须具备一定的导电性，导电率>5μS/CM 流量和流量必须符合下表中的数： | 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
◆实际工作压力必须小于流量计的额定工作压力。◆工作温度和温度必须符合流量计规定的温度要求。◆确定是否有负压情况存在。 您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。YN-LDE工业污水流量计型谱： | 型号 | 口径 | |
| YN-LDE | 15~2600 |
| | | 代号 | 电极材料 | |
| K1 | 316L |
| K2 | HB |
| K3 | HC |
| K4 | 钛 |
| K5 | 钽 |
| K6 | 铂合金 |
| K7 | 不锈钢涂覆碳化钨 |
| | 代号 | 内衬材料 | |
| C1 | 聚四氟乙烯（F4） |
| C2 | 聚全氟乙丙烯（F46） |
| C3 | 聚氟合乙烯（FS） |
| C4 | 聚录丁橡胶 |
| C5 | 聚氨脂橡胶 |
| | 代号 | 功能 |
| E1 | 0.3级 |
| E2 | 0.5级 |
| E3 | 1级 |
| F1 | 4－20Madc,负载≤750Ω |
| F2 | 0-3khz,5v有源，可变脉宽，输出高端有效频率 |
| F3 | RS485接口 |
| T1 | 常温型 |
| T2 | 高温型 |
| T3 | 超高温型 |
| P1 | 1．0MPa |
| P2 | 1．6MPa |
| P3 | 4．0MPa |
| P4 | 16MPa |
| D1 | 220VAC±10％ |
| D2 | 24VDC±10％ |
| J1 | 一体型结构 |
| J2 | 分体型结构 |
| J3 | 防爆一体型结构 |
