累积流量显示流量计

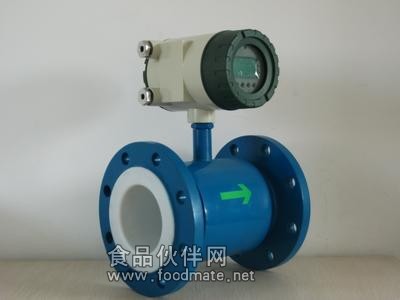

    YN-LDE电磁流量计是我厂采用国内外技术研制、开发的全能智能流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。

    YN-LDE电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前的，于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。    YN-LDE电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。

污水型电磁流量计/Φ100mm	自流型电磁流量计/Φ100mm	防腐型电磁流量计/Φ150mm
优点: 　 1、杂物、纤维不影响测量 　 2、四氟耐腐蚀内衬 　 3、抗菌防粘型电极 　 4、正反计量累计流量 　 5、智能自我疹断功能	优点: 　 1、磁场强度增加5倍 　 2、擅长测量超低流速流量 　 3、输入阻抗高达15兆欧姆 　 4、内置大型磁钢 　 5、大电流励磁	优点: 　 1、四电极机构安全接地 　 2、哈氏C合金电极 　 3、四氟内衬耐强酸强碱 　 4、不锈钢外壳延长寿命 　 5、密度换算功能，轻易算质量
潜水型电磁流量计/Φ200mm	高温型电磁流量计/Φ300mm	小口径电磁流量计/Φ10mm
优点: 　 1、桔红潜水漆包用10年 　 2、防护等级：IP68 　 3、全密封灌胶工艺,点滴不漏	优点: 　 1、耐高温达200度 　 2、选用高温漆包线圈 　 3、采用网骨架内衬	优点: 　 1、流量可测到20.0L/h　 　 2、耐高压的外插式电极 　 3、反应灵敏,零点稳定

智能电磁流量计性能特点:        ◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。      ◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。      ◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。      ◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。      ◆LDE转换器采用的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。      ◆双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。智能电磁流量计测量原理：   YN-LDE型电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：                                                       E=KBVD                                                  式中：K－－－－仪表常数                                                               B－－－－磁感应强度                                                               V－－－－测量管道截面内的平均流速                                                               D－－－－测量管道截面的内径     测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。如何正确选型：     仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。◆收集数据：     1.被测流体成份     2.流量、流量     3.工作压力     4.温度、温度◆被测流体必须具备一定的导电性，导电率>5μS/CM      流量和流量必须符合下表中的数：

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ15	0.0636~6.36	φ450	57.23～5722.65
φ20	0.11～11.30	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

◆实际工作压力必须小于流量计的额定工作压力。◆工作温度和温度必须符合流量计规定的温度要求。◆确定是否有负压情况存在。   您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。YN-LDE电磁流量计型谱：

型号	口径
YN-LDE	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构
