金属转子流量计价格优惠型号可选


品牌: 江苏华鲁
产品规格: http://www.hualuyb.com/
单价: 面议
起订: 1
供货总量: 999
发货期限: 自买家付款之日起 7 天内发货
所在地: 江苏 淮安市
有效期至: 长期有效
最后更新: 2021-06-05 08:03
浏览次数: 927

公司基本资料信息
详细说明

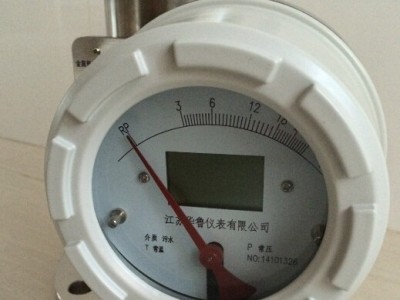

        HL50型系列金属转子流量计,采用可变面积式测量原理,应用现代高技术手段及元器件,生产的金属管浮子流量计。流量计主要由三大基本部分组成:1、测量管体;2、锥形浮子;3、指示器。浮子的位移量与流量的大小成比例,通过磁耦合系统,以不接触方式,将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器,将流量值转换成标准如4-20mA电远传信号,实现远距离显示、记录、积算和控制等功能,HL50型系列金属管转子流量计,适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求,配置了多种结构型式的测量管,如保温夹套型、带阻尼器型等。除了标准的可选外,还可以为用户进行特殊设计,如高压型、高温型等,限度的满足用户的要求。HL50型系列金属管转子流量计,在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示,LCD显示瞬时和累积流量等,在指示器供电选择方面有电池供电、24VDC供电、220VAC供电,方便用户现场情况进行选择。HL50型系列金属转子流量计,以其结构简单,使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用,诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。

技术参数
仪表型号     HL50系列金属转子流量计
测量范围     (点值)从流量表选择
水   20℃  2.5-150,000L/h
空气 1.013bar abs 20℃ 0.07-3000m3/h
量程比       10:1      5:1
精度等级     1.5     2.5
压力损失     见流量表
测量管       锥形测量管    孔板测量管
刻度盘分度   依据流量单位划分
仪表口径     DN15-DN150 其他口径协商制造
法兰连接     DN15-DN50/PN4.0 DN80-DN150/PN1.6
法兰标准     GB/T9119.10-88 也可按用户提供法兰标准制造如 ANSI B 16.5
保温夹套法兰 DN15 DN25/PN4.0 1/2
保温夹套管   ф12
特殊类型     高压型、螺纹型和其他特殊型可根据用户要求提供
介质粘度     DN15≤5mPa.s    DN15~DN150≤250mPa.s
介质温度      -80∽200℃ 标准型
                     0∽85℃    防腐型
                   -80∽300℃ 高温型
环境温度     -25∽60℃
防护等级     IP65
电信号输出 输出信号   4-20mA(两线制)
线性度      1%
温度影响   0.5%/10℃
电气接口   M20×1.5 标准型
供电电源   24V DC 标准型
电源消耗  ≤3W
限位报警   供电电源   24V DC
电源消耗  ≤3W
触点容量   3A/220V
工作温度   -25∽60℃
防爆等级   ExibⅡCT5 ExdⅡBT5
防爆关联设备 本安型安全栅LB906
 型谱

HL   企业代码
  结构型式
50 下进上出型 (可以缺省)
51 下进上横出型
52 下横进上横出型
53R 右进左出型
53L 左进右出型
口径 DN
15mm~150mm
接液材质
R0 0Cr18Ni12Mo2Ti 适用于结构型式
R1 1Cr18Ni9Ti 适用于结构型式
RI 316L 适用于结构型式
RP PTFE 适用于结构型式
Ti 钛合金 适用于结构型式
HC 哈氏合金 适用于结构型式
附加结构
T 夹套型 适用于测量器类型
Z 阻尼型 适用于测量器类型
G 高温型 适用于测量器类型
Y 高压型 适用于测量器类型
指示器 (对于远传4-20mA标准电流信号指示器,可以选择+HART协议)
缺省 现场指针显示瞬时流量
ES1 24VDC供电,现场指针显示瞬时流量,角位移变送器,远传4-20mA标准电流信号
ES2 24VDC供电,现场指针显示瞬时流量,非接触变送器,远传4-20mA标准电流信号
K1 带一上限报警点输出
K2 带一下限报警点输出
K12 带一上限和一下限报警点输出
JSB 电池供电,   LCD显示瞬时流量和累积流量
JSC 220VAC供电,LCD显示瞬时流量和累积流量
JSD 24V DC供电,LCD显示瞬时流量和累积流量
JSE 24V DC供电,LCD显示瞬时流量和累积流量,远传4-20mA标准电流信号
防爆型式
缺省 普通型      方表头
Exi 本安防爆型 方表头
Exd 隔爆型      圆表头
举例:HL50□-□ □   □ □ □ □ □               注:无选择项可以缺省。      HL5015/R0/ T /ES1/HRAT/Exi说明:电远传/DN15口径/下进上出型/材质0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART协议/本安防爆流量范围参照表:
口径 水(L/h) 空气(m3/h) 压力损失(Kpa)
材质RRO RR1 RL 材质PTFE 材质RRO RR1 RL 材质RRO RR1 RL 材质PTFE
15 2.5-25   0.07-0.7 6.5
4-40 2.5-25 0.11-1.1 6.5 5.5
6-60 4-40 0.18-1.8 6.6 5.5
10-100 6-60 0.28-2.8 6.6 5.6
16-160 10-100 0.4-4.0 6.8 5.8
25-250 16-160 0.7-7.0 7.2 6.1
40-400 25-250 1.0-10 8.6 6.1
60-600 40-400 1.6-16 11.1 7.3
25 100-1000 60-600 3.0-30 7.0 5.9
160-1600 100-1000 4.5-45 8.0 6.0
250-2500 160-1600 7-70 10.8 6.8
400-4000 250-2500 11-110 15.8 9.2
50 600-6000   18-180 8.0
1000-10000 400-4000 25-250 11.0 6.8
1600-16000 600-6000 40-400 16.2 9.4
2000-20000 1000-10000 60-600 16.2 14.5
80 2500-25000 1600-16000 60-600 8.2 6.9
4000-40000 2000-20000 100-1000 9.5 8.1
  5000-50000 2500-25000 150-1500 9.5 8.1
100 6000-60000 4000-40000 180-1800 8.0 9.5
8000-80000 5000-50000 240-2400 10.0 9.2
10000-100000 8000-80000 300-3000 10.0 9.2
125 10000-100000 8000-80000 300-3000 10.0 8.5
25000-125000 10000-100000   12.2 10.1
150 25000-125000 10000-100000   11.0 9.2
30000-150000 25000-125000   13.2 12.1
注:用于测量液体时,应保证工作压力不低于两倍压损;用于测量气体时,应保证工作压力不低于五倍压损,以使流量计稳定工作。
