| 设计 和 功能 |

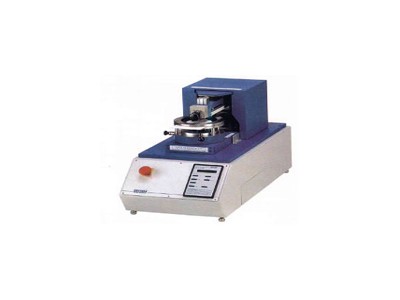

| 430P型划格试验仪是台式仪器，结构牢固，在恶劣条件下也可使刀具稳定可靠。试验过程由PLC控制，所有参数(刻划速度、刻划长度、十字刻划模式)可用按键设定。每个运动程序(试验片传送、刻划位置和要求压力调节)均由独立的步进马达驱动。 在试验时，样本以恒定速度直线运动。刻划刀尖按要求的压力压在样本上(50 N)。传输导轨保证试验刀尖按规定要求压在试验盘上。供应范围包括两个控制板，用以进行不同十字刻划模式，其很容易进行互换。 430P型电动划格仪有两种型式，430P-I,430P-II,430P-II是电动调节压力。 一套5件的砝码作为选择附件用于在低压范围内进行试验，试验压力在(1 ~ 10 N)范围内，以1N为递进单位。 |
| 特 殊 性 能 |
| ● 2个刻划速度，2个刻划长度可按要求进行组合。 ● 9种预定十字刻划，符合大多数使用的标准。 ● 1个自由程序控制十字刻划模式，用以适应特别需要。 ● 用步进电机设定刻划距离。 ● 刻划穿过绝缘层到金属基层时会有显示。 ● 迅速夹持装置，夹持范围广。 |
| 十 字 刻 划 试 验 |
| 430 P型可按一般标准进行划试验，(见表中汇总)不用额外程序。可选择下列十字刻划法(划刀数量×刀距mm)。2×5，6×1，6×2，6×3，8×1，8×2，11×1，11×2。 刻划连续自动用硬金属刀尖以40 mm/s刻划速度进行十字刻划。将试验片转90°，重复刻划完成十字刻划。在试划中可找出划破涂层到基材的载荷要求。在430P-II型机中(电机驱动压力调节)，这一要求很容易从一自动试划中实现。 对一些标准进行刻划分析时要用粘合胶带进行剥离。粘合胶带也会以附件供应给客户予满足EN ISO 2409(胶带宽25 mm，粘合力10±1N)要求。供货范围包括一个2.5倍放大镜用以评定刻划。大部分标准中外观质量可用标准的刻度(刻划规)进行视觉比较。 尽管使用刻划方法的附着力试验可进行互相比较，但不适合与另外的试验方法的结果作对比(如：垂直拨离试验EN 24 624)。因为它们是不同的过程 |
仪力信产品目录提供下列型号进行附着力剥离试验。 ● 525型附着力试验仪 (手动／价廉) ● 525 MC型附着力试验仪 (电动／电池驱动) ● 513 MC型附着力试验仪 (电液压／交流电源操作)
| 标 准 | 膜 厚 | 刀头数×刀间距 mm |
| ISO 2409 EN ISO 2409 (注1) | ≤60 um 60 ~ 120 um 120 ~ 250 um | 6×1 (对软基材) 6×2 (对硬基材) 6×2 6×2 |
| ASTM D 3359 | ≤50 um 50 ~ 125um | 11×1 6×2 |
| JIS K 5400 JIS K 6894 | ≤60 um 60 ~ 120 um ≥120 um | 11×1 6×2 6×3 |
| SNV 37111 | ≤60 um >60 um | 8×1 8×2 |
| VDA 621-411 | ≤60 um 60 ~ 120 um >120 um | 6×1 6×2 6×3 |
| ECCA (注2) | ≤50 um >50 um | 11×1 2×5 |
1. 自1994年起，欧洲标准EN ISO 2409代替DIN 53151、 BS 3900：E6、 NF T 30-38及 SIS 184172。2. 划格试验可用来强化深度拉伸试验结果，按EN ISO 1520 －可用仪力信杯突试验仪200、202、202C和204型。 －冲击试验仪符合ASTM D 3359，特别提供球冲击试验仪304 ECCA。
| 抗 划 伤 试 验 |
| 符合GME 60280的抗划伤试验，选择刀头φ1 mm，预定格距 (20片刀，相距2 mm)。压力用划格试验相同的5N，速度1米／分钟。 分析抗划伤试验时，与没有损坏的塑料表面比较壳度差△L。可满足这一要求的为照明D65光源，测量几何角d/8测量孔φ27 mm。 |
| 特 殊 试 验 |
| 不同GME 60 208，也可能用其它办法进行改变的抗划伤试验 － 试验刀头 (园珠工具φ0.5 mm、φ0.75 mm 、φ3 mm 作为附件供应) － 试验载荷(2 ~ 50 N，2N递进或用砝码套件，1 ~ 10 N，1N递进作为附件供应) 对划格试验和抗划伤试验，程序设置模式可进行任何试验设定，边长40 mm。刀间距离可设定为0.5 mm倍数。为使试验时间减至，经常选用长度刀具及相应的连接附件。 |
| 技 术 数 据 |
| 尺寸 (宽x高x深) | 330×460×750 mm |
| |
| 净 重 | 约 40 kg |
| 电 源 | 115 / 230 VAC，50 / 60Hz (订货时请指定电压) |
| 功 率 | 400 W |
| 试验片规格 () | 80×50 mm |
| 试验片规格 () | 105 mm 宽、长度任意 |
| 样 本 厚 度 | 0.5 ~ 20 mm |
| 标准载荷范围 | 2 ~ 50 N (2N进位) |
| 特殊载荷范围 | 1 ~ 10 N (1N进位) (须配合选购附件) |
| 刻 划 路 径 | 25 或 45 mm |
| 刻 划 速 度 | 1 m/min 或 40 mm/s |
