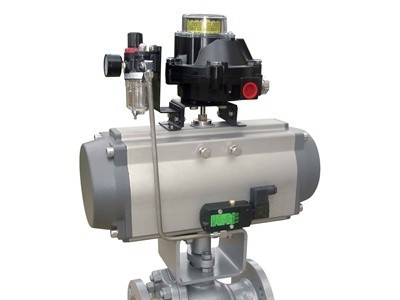

一、Q645H气动三通球阀产品概述
Q645H气动三通球阀是由角行程活塞式气动执行器和具有四阀座密封的T型三通浮动球阀组成,气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。T型气动三通球阀执行器与阀体的直接连接减少了发生故障的机率。
Q645H气动三通球阀采用法兰连接使管路能保持良好密封性能,便于维修更换和管路的封闭。
二、Q645H气动三通球阀主要零部件材料表
序号 | 零件名称 | 材质名称(常规配置) | |||
Q645F/H-C | Q645F/H-P | Q645F/H-R | Q645F/H-RL | ||
1 | 阀体、阀盖 | WCB | 304(CF8) | 316(CF3) | 316L(CF3M) |
2 | 填料 | PTFE、PPL、柔性石墨 | |||
3 | 球体 | 1Cr18Ni9Ti | 304 | 316 | 316L |
4 | 密封圈 | PTFE、PPL | |||
5 | 垫片 | PTFE、PPL | |||
6 | 阀座、阀杆 | 2Cr13 | 304 | 316 | 316L |
7 | 双头螺栓 | 35CrMoA | 304 | 316 | 316L |

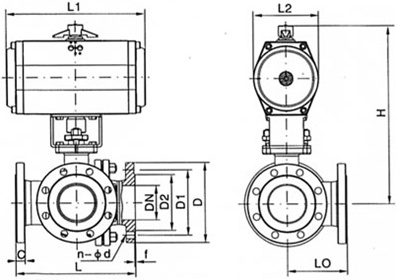

三、Q645H气动三通球阀主要结构图
尊敬的客户!订购三通球阀时,烦请告知型号、主体材质、公称通径、公称压力等参数,三通球阀有L型、T型、Y型之分,如你对该产品还有任何疑问可致电我们,我们将为您提供质的售前咨询服务。咨询手机:15158748774,更多相关产品详细介绍请浏览:
http://www.guolvqic.com/category44.htm三通球阀
http://www.hanyuev.cn/气动球阀
http://www.hanyuev.com/水力控制阀
