YQ98001过滤活塞式可调减压阀


品牌: 上海汗越阀门
单价: 100.00元/台
起订: 1 台
供货总量: 58 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-06-04 23:57
浏览次数: 563

公司基本资料信息
详细说明

一、YQ98001过滤活塞式可调减压阀产品概述

YQ98001过滤活塞式可调减压阀是一种利用介质自身能量来调节与控制管路压力的智能型多功能过滤活塞式水力控制阀。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高;当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启,在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。

YQ98001过滤活塞式可调减压阀调整操作灵活方便,调整范围大、可靠,减压效果,无论上游压力及流量如何变化,设定的下游压力均恒定不变,其活塞密封圈采用双Y型自密封橡胶,使用寿命长,活塞传动,平稳可靠,可任何角度安装本产品,既可减动压,又可以减静压,Y型宽体阀腔,流阻小、抗汽蚀性强、无噪音,其自带过滤装置及防震压力表,使安装尺寸缩短约40%,减少占用空间,节省投资成本,该阀内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性,本过滤活塞式可调减压阀可用于生活给水、消防系统及工业给水系统等。

二、YQ98001过滤活塞式可调减压阀主要零部件材料表

序号

零件名称

材料名称

1

阀  体

HT200

QT450

WCB

CF8

CF8M

2

阀  盖

HT200

QT450

WCB

CF8

CF8M

3

阀  座

锡青铜

锡青铜

锡青铜

CF8

CF8M

4

阀  瓣

WCB+N/NBR

WCB+N/NBR

WCB+N/NBR

304+N/NBR

316+N/NBR

5

阀  杆

铝青钢、铬不锈钢

304

316

6

活  塞

铬不锈钢+N/NBR

304+N/NBR

316+N/NBR

7

过滤网

304

304

304

304

316

8

弹  簧

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

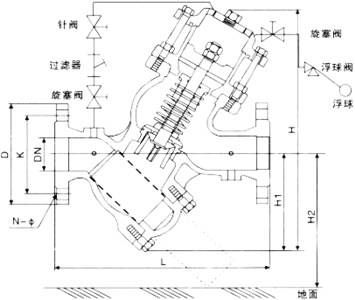

三、YQ98001过滤活塞式可调减压阀主要结构图

过滤活塞式可调减压阀

尊敬的用户!如果你需订购我厂过滤活塞式可调减压阀产品,咨询时烦请说明进出口压力、调压范围、公称通径、阀体材质、内件材质等以便选型,具体详情请联系我司销售技术人员,咨询手机:13816357694,更多相关产品介绍请浏览:水力控制阀http://www.hanyuev.com/。

Y型过滤器http://www.guolvqic.com/
