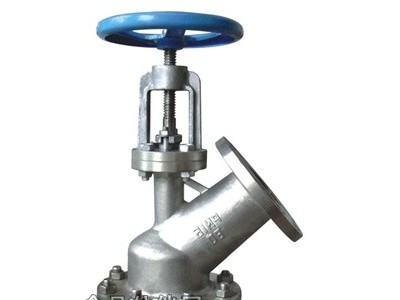

一、HG5-89-2下展式放料阀产品概述
放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。手轮顺转,阀门关闭,阀杆向下转动,此为下展式放料阀。
放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。放料阀阀瓣密封根据需要密封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。
二、HG5-89-2下展式放料阀主要零部件材料表
零件名称 | 材料名称 | ||||
阀体 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB |
阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO2Ti | ZG00Cr17Ni14MO2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
三、HG5-89-2下展式放料阀主要执行标准表
结构长度标准 | GB/T 12221-2005 |
连接法兰标准 | GB/T 9113 |
压力温度等级 | GB/T 12224-2005 |
试验检验标准 | GB/T 13927-2008 |
四、HG5-89-2下展式放料阀主要结构图
尊敬的用户!如果你需订购我厂放料阀产品,咨询时烦请说明类型,放料阀有上展式放料阀和下展式放料阀两种形式,公称通径、公称压力、阀体材质等,咨询手机:15158748774,更多相关产品介绍请浏览:
http://www.guolvqic.com/category36.htm放料阀
http://www.hanyuev.cn/电站阀
http://www.hanyuev.com/排泥阀
