一、Q614F气动螺纹三通球阀产品概述
Q614F气动内螺纹三通球阀由GT、SR、ST、AT、AW系列单双作用气动活塞式执行器与高平台内螺纹L型三通球阀组成，L型三通球阀为四阀座密封三通球阀，其任一通道均可用作入口而无泄漏，本产品结构紧凑合理，安装及其方便，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
Q614F气动内螺纹三通球阀当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°，气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启，其回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置，配备定位器可调节阀门管道流量，本产品使用性能稳定，广泛适用于石化、冶金、电力、轻工、医药等工业部门中对介质流向进行切换以及对介质的分流或混合流。
二、Q614F气动螺纹三通球阀主要零部件材料表
| 序号 | 零件名称 | 材质名称 | ||
| 1 | 阀体 | WCB | CF8 | CF8M |
| 2 | 阀盖 | WCB | CF8 | CF8M |
| 3 | 球体 | 2Cr13/304 | CF8 | CF8M |
| 4 | 垫片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 阀杆 | 2Cr13/304 | CF8 | CF8M |
| 6 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 7 | 大薄片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 螺母 | 35CrMoA | CF8 | CF8M |
| 9 | 螺帽 | 35CrMoA | CF8 | CF8 |
| 10 | 连接支架 | WCB | CF8 | CF8 |
| 11 | 皮套 | 塑料 | 塑料 | 塑料 |
| 12 | 连接套 | WCB | CF8 | CF8M |

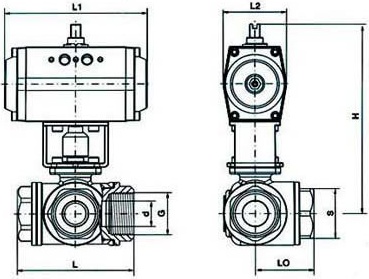

三、Q614F气动螺纹三通球阀主要结构图
尊敬的客户！订购三通球阀时，烦请告知型号、主体材质、公称通径、公称压力等参数，三通球阀有L型、T型、Y型之分，如你对该产品还有任何疑问可致电我们，我们将为您提供质的售前咨询服务。咨询手机：15158748774，更多相关产品详细介绍请浏览：
http://www.hanyuev.cn/气动球阀
http://www.guolvqic.com/category44.htm三通球阀
http://www.hanyuev.com/排泥阀
