一、概述

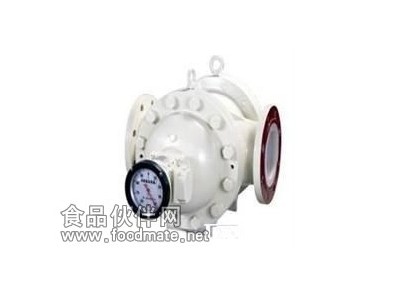

HN-E双转子流量计(以下简称流量计)是一种设计、经过精密加工装配的新型容积式双转子流量计。 一对螺旋转子是计量腔体内的运动体, 起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮,使两只转子间在转动时达到彼此互不接触。 该流量计工作时运转平稳、噪音低、磨损少、准确度高,粘度适应性强,可以允许被测液体中的微细颗粒通过, 从而不易卡表。 该流量计经过化学镀镍处理, 因此具有防腐、耐磨的特性,可代替不锈钢材质的双转子流量计。
该流量计的特点是:
适用于稀油、轻质油、稠油、含砂量大、含水量大的原油,被测量液体的粘度范围大。
流量计通过的液体流量大,流量是同通径普通容积表的二倍左右。
使用寿命长,准确度高,可靠性强。
压内损失极小。
有线远传最长距离为1000米,脉冲信号输出N=0.1L(一个脉冲为1N),可直接与计算机联网。
本安防爆IaⅡCT6(本质安全型);隔爆dⅡBT6(隔爆型);防护IP56。
二、工作原理
如下图所示,该流量计通过一对回转的特殊螺旋转子,直接测量液体流量的容积。
双转子流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动,转子与计量腔壁间形成的封闭空间(图阴影部分)每回转一次排出8倍阴影体积。因此根据这一关系,只要计量转子回转的次数,即可计算出流量累积量,根据每秒的转数,即可测出瞬时流量。
三、技术性能 |
公称通径及流量范围 公称通径及流量范围见表一 |
表一 |
公称 通径 mm | 流量范围(m3/h) | 0.3mpa.s 以下 | 0.3~2 mpa.s | 2~5 mpa.s | 5~15 mpa.s | 15~50 mpa.s | 50~400 mpa.s | 400~1000 mpa.s | 1000~1500 mpa.s | 1500~2000 mpa.s | LPG | 汽油 | 煤油 | 轻柴油 | A重油 | B重油 | C重油 | 高 粘 度 液 体 | 8 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | 15 | 0.25~2.5 | 0.25~2.5 | 0.25~2.5 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.25~1.5 | 25 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.5~5 | 0.5~4 | 0.5~3 | 40 | 5~20 | 4.5~20 | 4~20 | 3~20 | 2.5~20 | 2.5~20 | 2.5~20 | 2~13 | 2~12 | 2~10 | 50 | 6~30 | 5~30 | 5~30 | 4~30 | 4~30 | 4~30 | 3~30 | 2.5~25 | 2.5~20 | 2.5~15 | 80 | 30~80 | 20~80 | 15~80 | 12~~80 | 10~80 | 8~80 | 6~80 | 5~55 | 5~45 | 5~39 | 100 | 50~180 | 35~180 | 25~180 | 20~250 | 17~250 | 10~250 | 8.5~250 | 8.5~130 | 8.5~110 | 8.5~97 | 150 | 70~260 | 50~260 | 40~260 | 30~260 | 20~340 | 17~340 | 15~340 | 12~190 | 12~160 | 12~140 | 200 | 100~380 | 70~380 | 55~380 | 45~500 | 35~500 | 30~500 | 25~500 | 25~280 | 25~220 | 25~200 | 250 | 200~630 | 140~630 | 110~630 | 90~800 | 70~800 | 55~800 | 45~800 | 45~460 | 45~380 | 45~340 | 300 | 300~980 | 210~980 | 170~980 | 140~1100 | 110~1100 | 90~110 | 65~1100 | 65~720 | 65~590 | 65~520 | 注: 1.以上为准确度0.5级的流量计流量范围。 | 2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1:5计算,如准确度为0.1级按1:3计算。 | |
|
四、外型尺寸 |
1.转子结构 |
|
|
2.双转子变送器及智能表总体结构 |
| | A(上图)1.仪表盘2.电池3.二次表4.连接座5.U型帽6.发讯片7.定位齿轮8.上盖板9.O型环10.轴11.转子12.主体13.上盖板14.止推轴承15.调节螺钉16.底盖17.远传体 | | B 双转子变送器外型尺寸见下表 | 项目 型号 | 公称压力 (Mpa) | 外形尺寸 | 法兰连接尺寸 | 螺栓 | | L | D | H | H1 | D1 | D2 | D3 | X | Y | h | t | t1 | 数量 | 螺纹 | HN-E-80 | 1. 6, 2. 5 | 380 | 270 | 690 | 154 | 195 | 160 | 135 | | | 20 | 3 | | 8 | Ml 6 | 4. 0, 6. 4 | 380 | 270 | 690 | 154 | 220 | 172 | 140 | 127 | 128.6 | 30 | 7 | 5 | 8 | M20 | 10, 16 | | | | | | | | | | | | | | | HN-E-100 | 1. 6. 6.4 | 380 | 352 | 740 | 190 | 230 | 190 | 160 | | | 22 | 3 | | 8 | M20 | 4. 0, 6. 4 | 380 | 352 | 740 | 190 | 260 | 204 | 170 | 157 | 158.8 | 32 | 7 | 5 | S | M22 | 10, 16 | | | | | | | | | | | | | | | HN-E-150 | 1. 6, 2. 5 | 560 | 420 | 840 | 220 | 300 | 250 | 218 | | | 27 | 3 | | 8 | M20 | 4. 0, 2. 4 | 560 | 420 | 840 | 220 | 330 | 280 | 228 | 216 | 217.5 | 38 | 7 | 5 | 1"' | M24 | 10, 16 | | | | | | | | | | | | | | | HN-E-200 | 1. 6, 2. 5 | 700 | 560 | 890 | 240 | 360 | 310 | 274 | | | 27 | 3 | | 12 | M24 | 4. 0, 6.4 | 700 | 560 | 890 | 240 | 375 | 320 | 284 | 258 | 259 | 34 | 7 | 5 | 12 | M28 | 10, 16 | | | | | | | | | | | | | | | HN-E-250 | 1. 6, 2. 5 | 1000 | 720 | 1 1 00 | 270 | 425 | 370 | 330 | | | 29 | 3 | | 1"' | M24 | 4. 0, 6.4 | 1000 | 720 | 1100 | 270 | 445 | 338 | 335 | 324 | 325.5 | 48 | 7 | 5 | 16 | M28 | 10, 16 | | | | | | | | | | | | | | | HN-E-300 | 1.6、2.5 | 1000 | 720 | 1230 | 400 | 485 | 430 | 390 | | | 30 | 4 | | 1 '' | M24 | 1. 6, 2. 5 | | 4. 0, 6.4 | 1000 | 720 | 1230 | 400 | 520 | 451 | 392 | 381 | 328.6 | 51 | 7 | 5 | 16 | M30 | | | 五、双转子型号表示方法: | 基本型号 | 1 | 2 | 3 | 4 | 5 | 6 | 说明 | 公称通径 | 计数器 | 公称压力 | 特征 | 发讯器 | 工作温度 | HN-E | | | | | | | 表示:双转子流量计 | | 8 | | | | | | 公称通径为8mm | | 15 | | | | | | 公称通径为15mm | | 25 | | | | | | 公称通径为25mm | | 40 | | | | | | 公称通径为40mm | | 50 | | | | | | 公称通径为50mm | | 80 | | | | | | 公称通径为80mm | | 100 | | | | | | 公称通径为100mm | | 150 | | | | | | 公称通径为150mm | | 200 | | | | | | 公称通径为200mm | | 250 | | | | | | 公称通径为250mm | | 300 | | | | | | 公称通径为300mm | | | W | | | | | 无表头脉冲发讯 | | | J | | | | | 机械计数器 | | | E | | | | | 电子计数器 | | | H | | | | | 回零机械计数器 | | | | 1.6 | | | | 公称压力为1.6Mpa | | | | 2.5 | | | | 公称压力为2.5 Mpa | | | | 4 | | | | 公称压力为4.0 Mpa | | | | 6.3 | | | | 公称压力为6.3 Mpa | | | | | C304 | | | 转子为304不锈钢 | | | | | C316 | | | 转子为316不锈钢 | | | | | CC304 | | | 壳体、转子为304不锈钢 | | | | | CC316 | | | 壳体、转子为316不锈钢 | | | | | | F | | 发讯器脉冲输出 | | | | | | I | | 发讯器电流输出 | | | | | | | A | 工作温度-20~+80 | | | | | | | B | 工作温度-20~+150 | | | | | | | C | 工作温度-20~+250 | | | | | | | D | 工作温度-20~+350 | | | |
