便携式超声波液体流量计 概述
便携式超声波液体流量计采用德国技术（内部嵌入式软件）；双CPU并行工作方式，实现高速采样，提高超声波信号的数据分析效率。处理器连续高速采样测量；第二处理器分析原始数据,剔除无效的原始数据；便携式超声波液体流量计是DSP数字信号处理技术（国内），模拟数据输出数字化处理。
便携式超声波液体流量计说明
我们的非插入式流量计应用超声波技术对全管流体的流量进行精确测量。此便携式超声波液体流量计设备的设计是为了满足服务、维护人员和试运行技术人员希望在设备的不同位置检测流体流速的需要。设备的配置简单并且方便用户使用，可在几分钟内获得所需的流量信息。流量测量是基于声波受流动介质影响的原理。通过穿透管道发出超声波和被检测超声波信号随之的时间差、频率变化及相位差来进行测量。
便携式超声波液体流量计的传感器是被夹装在管道外面，因此不用折卸管道系统和中断生产。这款KRCFLO 1518Q系列可用在输送均匀、单一 、稳定的液体的任何类型的标准管道上。
特点
便携单模式流量计（超声波时差/交叉相关技术）
双CPU双驱工作
现场防护等级IP65
非接触式测量，不干扰管道，无压力损失
驱动电路电容参数自动侦测
中/英文双语操作菜单（CHINA）
一体式打印机输出（选用EPS 24列字符微型针式打印机）
内置RS232接口可与计算机连接
发射/接收：平衡超声式
信号处理：DSP

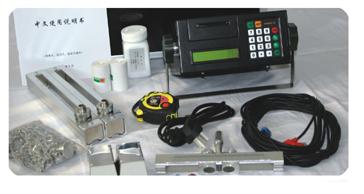

图片欣赏
优势
安装便捷且低成本
独立测量，不依赖流体的传导性和压力
无压损，无泄漏
可对现有设备回顾安装
无须切断管道，不用中断生产，不用停止设备
维护不需要额外配件
测量干净卫生，无污染，适用于超洁净流体
不与介质接触，当用于腐蚀性介质时无腐蚀危害
用于大管径、高压系统等时具有低成本优势
流量变送器
| 外夹式超声波流量 计 | KRC-1518Q便携式超声波流量计 | ||
| 管径范围： | 10~6000mm | ||
| 流速范围（m/s） | 0.01~30m/s | ||
| 准确度（%） | 体积流量/测量值的±1% 取决于应用条件测量值的±0.5% | ||
| 操作温度 | -30~+40℃ | ||
| 测量液体 | 水、河水、海水、石油、化学液体等各种液体 | ||
| 信号输出功能 | 标准数据接口RS232可与计算机连接 | ||
| 电源 | 内置可充电电池100V-240VAC | ||
| 时差测量分辨率 | 40皮秒 | 反应时间 | 1s |
| 手动累积器 | 7位按键即开始用于校准 | 调节比 | 1/200 |
| 介质中气体和颗粒含量 | <体积的10% | 操作时间 | 在电池充满电的情况下>14h |
| 重复性 | 测量值的0.2% | 分辨率 | 0.025cm/s |
| 测量功能 | 瞬间流量累积流量 热能流量热量 流速 信号状态 | ||
| 功耗 | <2w在测量模式下 | 显示 | 4*8中文/4*16英文 |
| 计算功能 | 平均/差值/总和 | 通道 | 1 |
| 重量尺寸 | 大概2.35kg包括电池 | 尺寸 | H208*W100*D198mm |
| 传感器材质 | 不锈钢 | 特殊高温材质 | 高强度阻燃ABS |
| 传感器温度范围 | -30~160℃短期可达到200℃ | ||
| 防护等级 | IP65 可选IP68 | ||
测量数量和单位
1、1 瞬间流量
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob
时间单位：s,min,h,day
1、2 累积流量
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob
流 速：m/s
热能流量：W,Kw,MW9（测量热能选项）
热 量：J,KJ,MJ（测量热能选项）
内部数据记录器
存 储：大概100行 测量值
存入数据：所有测量值和总计值，参数集
通讯
串行接口：RS232,波特率75～57600，同时兼容其他产品
数 据：瞬时测量值，参数集和配置，存入的数据
特殊夹装式传感器
型号1518S1H,1518M1H （用于高温现场、特配）
直径范围：（10）50……（130）1250mm
材 质： 特殊高温材质
温度范围： -30...160℃(-22...320℉) 短期可达200℃（392℉）
防护等级： IP65acc.EN60529,可选IP68
型号 π型管（用于在线标定水表，整机精度±0.5%）
直径范围： 15……40mm
材 质： 不锈钢
温度范围： -30...160℃(-22...320℉) 短期可达200℃（392℉）
防护等级： IP65acc.EN60529,可选IP68
夹装式传感器（标配）
型 号：1518S1,1518M1，1518L1
直径范围： 10……6000mm
1518HS1 10……130mm
1518HM1 50……1250mm
1518HL1 500……6000mm
材 质：高强度阻燃ABS
温度范围：-30...130℃(-22...266℉) 短期可达150℃（302℉）
防护等级：IP65acc.EN60529,可选IP68

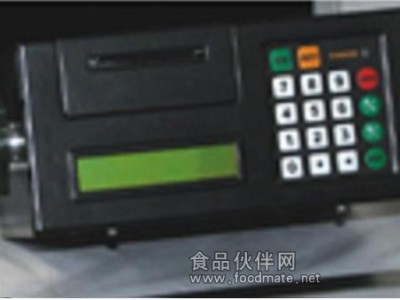

图片欣赏
性能对比表
| 合资/国产 | KRC合资系列 | 国产普通流量计 |
| 性能 | 技术描述 | 技术描述 |
| 产品技术 支持 | 德国技术 | 国内研发 |
| 主机配置 | 双CPU并行工作方式，DSP数字信号处理技术（国内） 模拟数据输出数字化处理 | 单CPU工作，采集信号与分析数据效率低，精度低。 |
| 稳定性 | 长期使用无零漂 | 长期使用，零漂很严重 |
| 精度 | 测量值的0.5%，标准流速的0.5% | 1% |
| 线性度 | 0.5% | 初始0.5%/零漂后无线性度 |
| 超声波发 射电路 | 低电压多脉冲 | 高电压单脉冲 |
| 超声波接 收电路 | 平衡抑制噪声接收电路（）尤其在抗噪声干扰方面有很大提高 | 普通运算放大电路，利用信号放大器放大信号，在干扰区域不能正常工作 |
| 信号驱动 电路 | LC振荡电路/电容参数随机自侦测 | LC振荡电路/电容参数事先设定（易变化） |
| 元器件 | 进口元器件（大部分采用Philips、Ti高性能集成产品） | 国内生产 |
| 生产方式 | SMD贴片装流水线生产 | 手工焊接，个体差异性比较大 |
| 软件 | 嵌入式开放式软件设计，硬件参数无关化设计 | 国内研发 |
| 传感器 | 尼龙/玻纤（匹配不锈钢）具有高强度、且抗高温，抗风化能力强， | ABS工程塑料材料，长期使用会出现裂纹及型变 |
| 测量范围 | DN10~6000mm | DN15~3500mm |
| 数据读取 软件 | KRCFLO数据流量采集系统，并可作为RTU | RS232,RS485通讯接口 |
