FLEXIM采用久经考验的时差相关技术测量流量，只需将超声波探头安装在管道外壁上就可以测量，不需要与介质接触，无须破管或停工。得益于功能强大的处夹式探头设计与测量电子单元，FLEXIM适用于各种极端应用条件，测量系统包含变送器与一或二对探头就能满足绝大多数流量测量要求。FLEXIM系列流量计由应用范围广泛的变送器及各种探头组成，从基本应用到海上平台的恶劣工况应用应有尽有。
概述

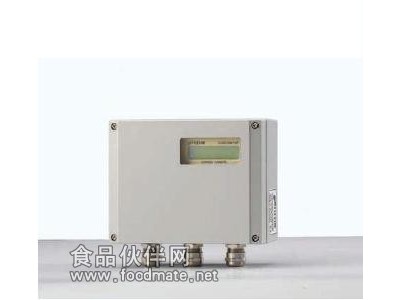

FLEXIM ADM 5107和ADM 5207经济型超声波流量计, 固定式安装. 特别适用于水及污水行业.工作原理为时差法, 利用超声波信号在流体中的传播速度与流体流速的关系进行测量。夹装式测量技术, 探头直接夹装在管道外壁上, 无需破管安装, 无需工艺停车, 并且无压损. 探头小巧、全密封、防水、耐苛刻工况。
设计
FLEXIM ADM 5X07简单易用, 对话式菜单, 清晰易操作, 界面友好。根据客户需求, ADM 5X07固定式超声波液体流量计是可以在工厂进行预设定, 极大地简化了现场调试工作。由于固定式超声波液体流量计采用带DSP的双uP技术, 高频采样和自适应信号数字处理技术, 即使在苛刻的测量工况下, ADM 5X07也能可靠而稳定的工作。
特点
低成本, 固定式安装, 适用于水及污水处理行业
单通道或双通道
久经考验的FLEXIM ADM 固定式超声波液体流量计的信号处理技术
易安装, 无需中断流体及工艺
易操作, 菜单清晰实用
可方便地装在现有安装位置
可按用户要求工厂预设定
技术参数
| 测量 | 通讯（可选） |
| 测量原理： | 时差相关原理 | | 流速： | 0.01...25M/S | | 分辨率： | 0.025CM/S | | 重复性： | 0.25%读数，视应用而定 | | 精度： | 流场充分发展且径向对称 | | 体积流量： | ±1%读数， 视应用而定 ±0.5%读数，经过标定 | | 可测介质： | 所有导声流体 | | 主机 | 重量： | 5107：～1.5Kg 5207：～1.7Kg | | 防护等级： | IP66（根据EN60529） | | 材质： | 铝合金，粉沫涂层 | | 尺寸： | 5107：H180*W140*D71MM 5207：H220*W140*D71MM | | 通道： | 5107：1 5207：2 （两对探头类型必须相同） | | 电源 ： | （100...240）VAC；24VDC | | 显示： | 2*16字符，点阵，带背光 | | 工件温度： | -10...+60 ℃ | | 功耗： | <10 | | 信号平均： | （0...100）S，可调 | | 测量速率： | 100Hz（单通道） | | 响应时间： | 1S（单通道） | | 测量功能 | 测量量： | 体积/质量流量，流速 | | 累积量： | 体积，质量 | | 计算功能： | 5207：平均值，差值，总和 | | 工作语言： | 英语，德语，法语，荷兰语，西班牙语 | | | | | 接口： | RS485 | | 可通讯的参数： | 实测值，记录值，参数 | | 输出（可选） | | 输出与主设备电隔离 | | ADM 5107 标准型1路电流输出和2路开头量输出 | | ADM 5207 标准型1路电流输出和2路开关量 | | 电流 | 范围： | （0/4...20）mA | | 精度： | 0.1%读数±15μA | | 有源输出： | Rext<500Ω | | 开关量 | 干簧继电器： | 48V/0.25A | | 状态输出： | 上下限，符号改变或出错 | | 脉冲输出： | 值：（0.01...1000）units 宽度：（80...1000）ms | | | 探头（夹装式探头） | | 探头需要单独订购，探头类型视应用而定 | | M5型 | | 口径范围（可扩展至）： | （50）100...2500MM | | 尺寸： | （58*28*31）MM | | 材质： 探头： 电缆： 探头夹具： | PEEK，不锈钢壳 PUR 不锈钢 | | 防护等级： | IP65（根据EN60529） | | 工件温度： | 工艺：-30...100℃ 环境：-30..100℃ | | |
经济型超声波流量计FLUXUS ADM 5X07.pdf
