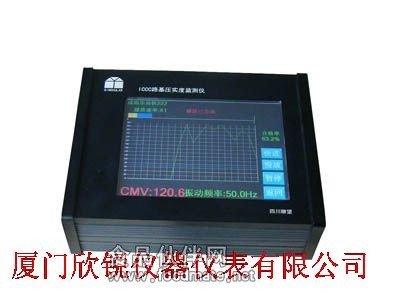

智能压实质量检测仪ICCC

    随着振动压路机压实工作的进行，土的密实度和弹性模量不断增加，土与压实轮之间的相互作用力也不断增大，所以压实轮的加速度幅值也在不断增大，从而可以通过检测加速度幅值变化间接测出路基的压实状况通过振动轮的动态响应来检测基础压实度情况，能更好的反映其下卧层状况及承载力。加速传感器安装在钢轮上，连续传送经过处理的信号并以数值（CMV值）形式至现在操作面板上的ICCC检测仪。与传统检测的压实度相比，压实度联系监测仪的误差控制在2%以为，并通过经验数据及现场标定进行修正，采用ICCC检测仪后，驾驶员从显示器上随时查看压实情况，振动频率、行驶速度，能够实现质量的实时控制，并能保存数据以备其他数据处理使用。

二、产品优势

1、即时读取数据（CMV值）实现了压实质量过程检测、无损检测；
2、连续读取，并非仅仅是对某点检测，提高均匀压实能力，减少人为的误差，提高压实质量； 延长公路的使用年限，降低公路大修的成本；
3、保证可使用最少压实遍数，足指定压实要求，便于发现未达标压实段，提高工程进度。
4、减少了昂贵的路面压实检测次数及费用，节省检测时间，极大地提高了施工效率；
5、钢轮反弹预警，降低过压实风险，避免压碎铺层
6、高度智能化，界面友好,中文文显示"傻瓜式"操作；体积小、重量轻、支持压路机专属配件，安装简易
7、完整的施工数据存档；为施工及监理单位提供了完整的过程数据，便于改良碾压工艺，提高施工、监测效率。

三、产品应用

    在碾压合格实验路段，用安装了智能压实控制仪（ICCC）的压路机，弱振并正向行驶，提取该类填料的目标CMV值。路基填料后，输出提取的目标CMV值。开始进行碾压，碾压过程中，控制箱引导界面实时显示当前CMV值、碾压遍数、行驶速度等值，并在主视图中以颜色区域显示碾压轨迹，对操作人员进行引导，保障施工质量的同时防止漏压，超压和提高施工进程与效率为施工企业带来明显的效益。

1、压路模式

    在碾压合格实验路段，提取该类填料的目标CMV值。输出之前提取的目标CMV数值。开始按照施工规范要求进行碾压，碾压过程中，ICCC实时显示当前CMV、碾压遍数、行驶速度等值，并在主视图中以颜色区域显示碾压轨迹，对操作人员进行引导，保障施工质量的同时防止漏压，过压现象。

2、验收模式

    用该类填料的目标CMV值进行验收，ICCC检测仪记录了验收路段完整压实质量图和cmv百分比统计，同时还支持txt/word格式报表输出打印。为检测单位提供了真实完整压实质量数据。

3、数据回显

    ICCC检测仪配置大容量存储，能存储上千条的压路信息，能真实有效的回显数据，能够客观的了解施工过程的质量情况，控制施工进度，促进施工单位改进施工工艺，加强施工管理等。

4、打印报表

    自动生成压实质量报表，支持U盘数据导出和在线打印，现场碾压报告中包括了施工路段、施工人员、施工时间等客观数据外还包括了碾压起始、结束桩号，碾压遍数统计，分层填筑厚度统计，cmv百分比统计等压实质量内容。

四、设备参数

精度误差：2%（合格目标段做参考）
显    示：800×600触控LED液晶屏，全中文显示；
通信接口：标准网络接口、两个USB2.0接口，支持U盘数据导出；
A   /  D： 24bit，
动态范围：整个系统达100dB；
直流精度：优于0.01% F.S；
存储容量：标配4GB固态存储（扩展容量可选配）；
供电方式：支持压路机12/24 V DC供电；
工作温度：-10℃~60℃；
尺寸：218×131×65 mm
重    量：1.5公斤
防护等级：IP52（防大颗粒灰尘进入，防水淋溅)
