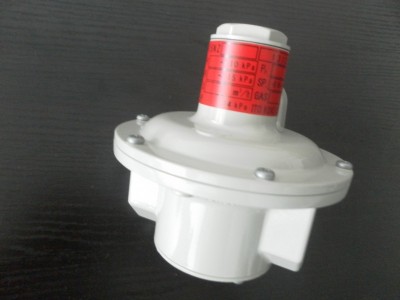

伊藤ITOKOKI SGX-15NZD SGX-10ZA零压阀
● 在很广的流量范围内都能得到稳定的出口压力。
● 出口压力与入口压力的压力差小时，也能够启动本机器。
● 使用软性阀体(NBR)，即使流量为零，也不会发生上游气体泄漏至下游。
● 采用平衡皮膜，实现出口压力大致不受入口压力变化的影响。
● 在橡皮膜上面加上压力，可以提供导压阀功能。
● 压力调整操作及维修方便简单。
构造和工作原理
燃气由入口侧进入此零压阀，在喷嘴处减压至大气压。施加压力给皮膜。根据吹风机等的吸引量(发生负压)，决定打开阀体的程度。并同时，由于此调压器内部，装有与喷嘴相同面积的平衡皮膜，此皮膜朝阀体关闭方向运动，由此打开阀体的力与关闭阀体的力相抵消，因此入口压力无论如何变化都能得到稳定的出口压力。
伊藤ITOKOKI SGX-15NZD SGX-10ZA零压阀
标准规格
| 型号 | 进出口连接 | 进口压力 |
| 尺寸（mm） | 流量Nm3/h（Air） |
| SGX-10ZA | Rc3/8 | 0.5~10.0kpa | -0.05~+0.05 | 66 | 3.4 |
| SGX-15NZ | Rc1/2 | 1.0~10.0kpa | 85 | 6 | |
| SGX-20NZ | Rc3/4 | 112 | 12 | ||
| SGX-25NZ | Rc1 | 140 | 22 | ||
| SGX-40Z | Rc1 1/2 | 180 | 66 | ||
| SGX-50Z | Rc2 | 220 | 96 | ||
| SGX-24AZ | Rc1 | 5.8~35.0kpa | -0.2~+0.2kpa | 140 | 30 |
| SGX-32BZ | Rc1 1/2 | 212 | 100 | ||
| SGX-36AZ | Rc2 | 260 | 150 |
流量表
| 型号 | 容量系数（K） | P1-P2 (kpa） | |||||
| 0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 10.0 | ||
| SGX-10ZA | 0.33 | 2.4 | 3 | 5 | 6 | 7 | 11 |
| SGX-15NZ | 0.60 | 4 | 6 | 9 | 11 | 14 | 19 |
| SGX-20NZ | 1.20 | 9 | 12 | 17 | 21 | 27 | 39 |
| SGX-25NZ | 2.20 | 16 | 22 | 32 | 39 | 50 | 71 |
| SGX-40Z | 5.80 | 41 | 58 | 83 | 102 | 131 | 186 |
| SGX-50Z | 9.40 | 68 | 96 | 135 | 165 | 214 | 302 |
功能类别型号一览表
|
|
|
| 闭塞功能无A | 耐高温焦炉气 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| SGX-50Z |
| 〇 |
|
|
耐高温 COG
耐高温 COG 规格特殊整压阀
在焦炉等场合使用时（COG 气体）等高温对铜合金有一定的腐蚀，以及有高温雾气(使整
压阀高温)的情况，需使用此产品
※ 更换部件∶使用铜合金的部件，改为不锈钢或铝合金，皮膜等ＮＢＲ改为含氟橡胶
※ 耐热： 100 摄氏度
※ 型号图例＝SGX-20Ｚ-Ｃ
