Cl02-K3/K6型 二氧化氯发生器微电脑控制仪Clo2-k3 一、仪器的主要特点： ■ 此仪器适合控制学法二氧化氯发生器。 ■ 输入温度探头型号为PT100(测量控制范围在0-100℃之间，分辨率0.1℃)。 ■ 一路模拟量输入，接受4--20mA 或1--5V 信号（用来配接二氧化氯余氯传感器 0-2.0mg/l，0-10mg/l 等，分辨率为0.01mg/l）。 ■ 模拟信号以两种方式两路输出： 一路输出4-20mA电流信号(用来控制带4-20mA 输入接口的计量泵或变频器）； 另一路输出 1-255 个/分钟的脉冲信号(用以控制带脉冲接口的计量泵工作频率,一般 计量泵的接受频率在0-120 个/分钟之内，可通过下述的设定，改变脉冲的占空比为 50%，脉冲为开关量输出 NPN常开，可直接驱动计量泵)。 ■ 有盐酸、氯酸钠、加热区、压力表等四路接点输入(如有任何一接点断开，设备停机报警,关闭原料计量泵电源、关闭总进水阀,并显示故障号码，同时报警接点闭合)。 ■ 自带24V 传感器辅助电源，提供驱动电流24V/100mA, 可直接供给余氯探头。 ■ 控制器具有手动自动切换功能，手动单独控制每一个控制点，自动时根据设定参数自动 运行。 ■ 具备关机时先停原料泵，延时停水功能。 ■ 盐酸泵、氯酸钠泵、备用（搅拌电机）控制为继电器控制220伏/1A;电加热为无 触点固态继电器控制220V/6A（加热工作次数多启停频繁）。 ■ 断电记忆参数，记忆断电前工作状态，电源恢复后自动恢复断电前工作状态。 ■ K3是用LED显示，带通讯功能，K6是用LCD中文显示，不带通讯功能。其他两者功能完全相同。 产品二氧化氯发生器微电脑控制仪Clo2-k3介绍完毕
■ 此仪器适合控制学法二氧化氯发生器。
■ 输入温度探头型号为PT100(测量控制范围在0-100℃之间，分辨率0.1℃)。
■ 有盐酸、氯酸钠、加热区、压力表等四路接点输入(如有任何一接点断开，设备停机报警,关闭原料计量泵电源、关闭总进水阀,并显示故障号码，同时报警接点闭合)。
■ 自带24V 传感器辅助电源，提供驱动电流24V/100mA, 可直接供给余氯探头。
■ 控制器具有手动自动切换功能：手动时单独控制到每一个控制点；自动时根据设定参
数自动运行。
■ 具备关机时先停原料泵，延时停水功能。
■ 盐酸泵、氯酸钠泵、备用（搅拌电机）控制为继电器控制220V/1A;电加热为无
触点固态继电器控制220V/6A（加热工作次数多启停频繁）。
■ 断电记忆参数，记忆断电前工作状态，电源恢复后自动恢复断电前工作状态。

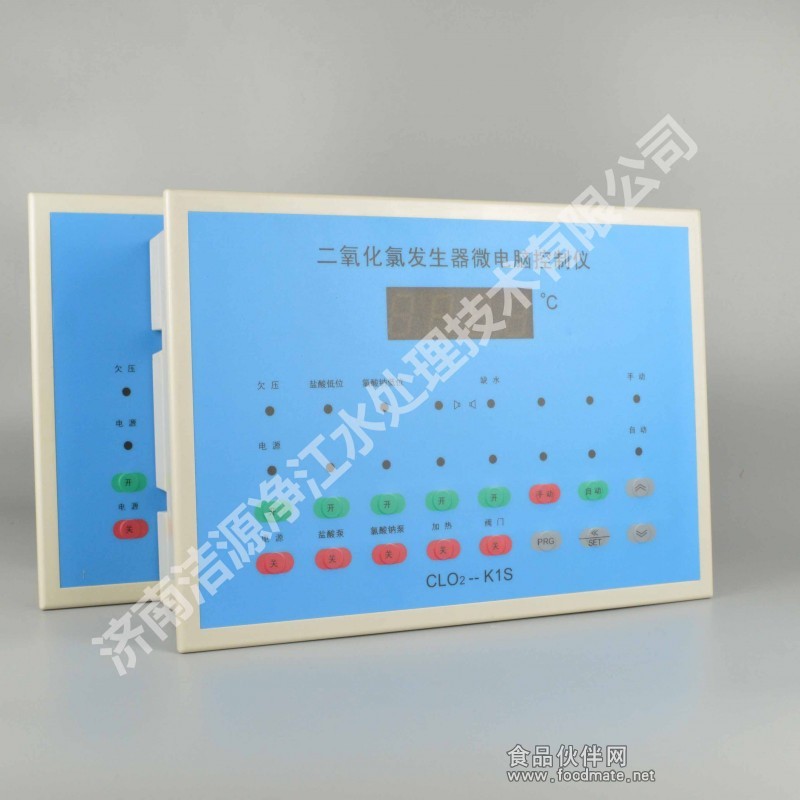

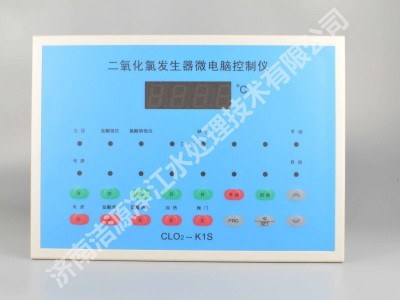

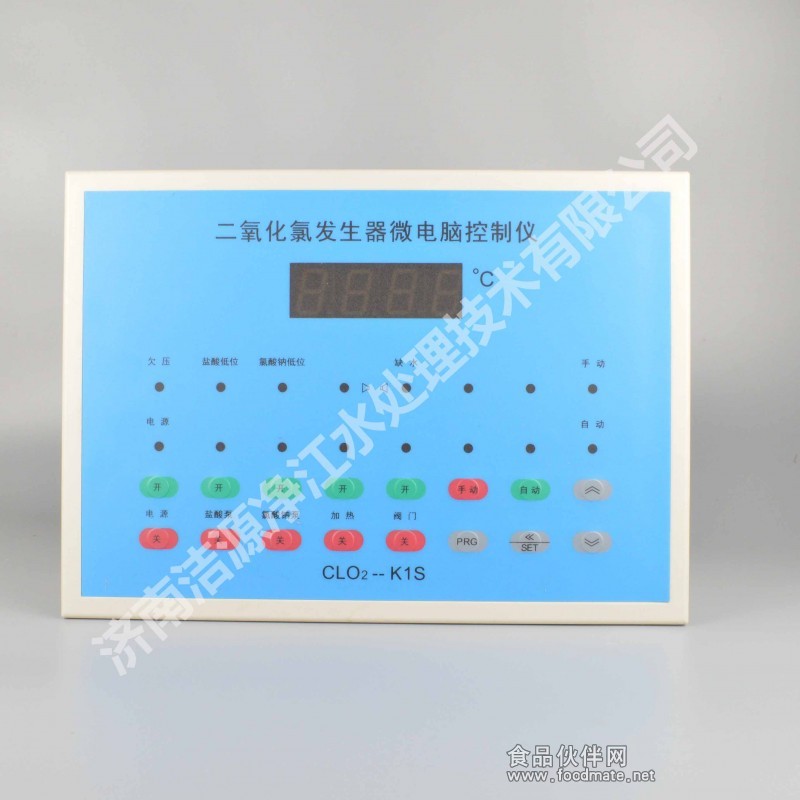

控制仪面板图
[电源]键：控制整个控制仪电源。
[手动/自动]键：可切换控制系统工作方式。
手动时：计量泵、备用（搅拌电机）、加热、电动阀分别对应的手动[开][关]控制相应的动作，每个动作对应相应指示灯，灯亮表示正在工作，熄灭则停止。自动时：所有手动开关不起作用，相应的指示灯指示当前该控制点工作状态。
盐酸泵[开]、[关]键：在手动工作方式时有效。
氯酸钠泵[开]、[关]键：在手动工作方式时有效。
加热[开]、[关]键：在手动工作方式时有效。
备用[开]、[关]键：在手动工作方式时有效。
[开阀/停] 键：在手动工作方式时有效。
[关阀/停] 键：在手动工作方式时有效。
[PRG] 键：进入和退出参数设置时有效。
[《/SET] 键：具有设置参数时确认设定值和数字移位功能。
[︽] 键：向上翻。
[︾] 键：向下翻。
(报警时：有蜂鸣声音、同时显示报警故障代码)

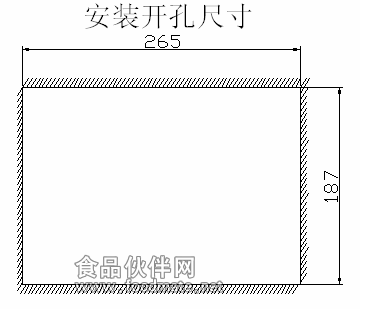

安装尺寸
本控制仪为全密封ABS塑料外壳，面板式嵌入式安装
外型尺寸为288*208*150（深度），
开孔尺寸为265*187
