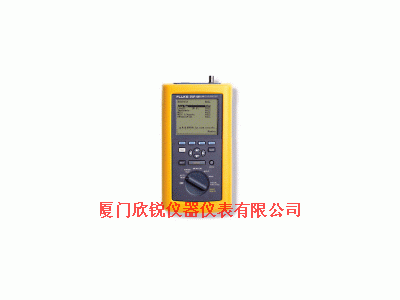

福禄克DSP100电缆测试仪


单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 福建 厦门市
有效期至: 长期有效
最后更新: 2021-06-04 00:18
浏览次数: 417

公司基本资料信息
详细说明
无论是认证电缆链路质量,进行故障诊断或是再次认证增加、移动和变化的站点,DSP-100 电缆测试仪都可帮助您更快速、简便地解决问题。实际上,借助福禄克(Fluke)公司这种强大的数字电缆测试仪能够在保证高精度的前提下,以17秒钟的速度完成一条电缆链路的测试。
  于Fluke数字测试技术,DSP-100完全满足当前所有的测试标准,更可以提供有效的诊断能力。运用其的“时域串扰分析”功能可以快速指出由不良的连接、粗质的安装工艺和不正确的电缆类型等缺陷的位置。

节省工作时间
  直观的用户界面使您不会陷入复杂的操作菜单的迷宫。其可充电电池能够持续供电12小时,保证一天的工作任务。内部电池寿命长达5年,可用于保存重要测试结果。DSP-100可存储1000多个TIA
TSB-67的测试结果或600个ISO的测试结果,而且能够在2分钟之内下载到PC机中

技术参数
电缆类型
非屏蔽双绞电缆(UTP): Cat 3,Cat 4和Cat 5
FTP(ScTP):Cat 3,Cat 4和Cat 5
屏蔽双绞电缆(STP):IBM Type 1,6和9(需连接器)
同轴电缆(Coax): 粗缆(10base5,需连接器),细缆(10base2),RG-58,RG-58foam,RG-59,RG-59foam,RG-8,RG-8A/U以及RG-62

测试标准
TIA Cat 3,4,5 基本链路(Basic link)/通道(Channel),以及TIA TP-PMD
ISO Class A,B,C,D
IEEE 802.3 10base5,10base2,10base-T
IEEE 802.5 Token Ring 4/16Mbps
IEEE 100base-TX,100base-T4,IEEE 802.12(100baseVG)
ANSI TP-PMD

自动测试速度
Cat 5全部双向自动测试时间约17秒钟

测试项目·  接线图·  长度
  双绞线电缆 同轴电缆
范围 0-100米 100-762米 0-100米 100-1219米
分辨率 0.1米 0.1米
精度 ±(0.3米+2%读数) 0.3米+4%读数) ±(0.3米+2%读数) 0.3米+4%读数)
·  传输时延
  双绞线电缆 同轴电缆
范围 0-500ns 500-3800ns 0-500ns 500-6000ns
分辨率 1ns 1ns
精度 ±(2ns+2%读数) ±(2ns+4%读数) ±(2ns+2%读数) ±(2ns+4%读数)
·  时延差:50ns·  衰减
频率范围 100kHz-105MHz,步长100kHz
幅度范围 0->30dB
分 辨 率 0.1dB
·  近端串扰
频率范围 100kHz-105MHz,步长100kHz
幅度范围 85dB(1MHz以下)-65dB(100MHz)
分 辨 率 0.1dB
·  远端的近端串扰·  综合近端串扰·  远端的综合近端串扰·  衰减串扰比·  远端的衰减串扰比·  特性阻抗
  双绞线电缆 同轴电缆
范  围 70-180欧 35-100欧
分 辨 率 1欧 1欧
精  度 ±(5欧+5%|额定值-测量值|) ±(5欧+5%|额定值-测量值|)
异常门限 15%反射 10%反射
·  直流环路电阻
范  围 0-400欧
精  度 ±(500m欧+1% 读数)
分 辨 率 0.1欧
·  回波损耗
范  围 0-30dB
精  度 在以下范围是±3dB 5-10MHz:0-18dB
10.1-20MHz:0-15dB
20.1-100MHz:0-10dB
显示
类型:带背景灯和可调对比度的液晶显示器
尺寸和分辨率:7.1cm x 6.1cm,15行,30字符/行, 240 x 200位

测试连接
RJ45和BNC连接

输入保护
需离线电缆测试,提供的输入保护为:持续的,流量(<100mA)有限的电讯电压

电源
主机:镍镉电池,7.2V,1700mA hr;典型镍镉电池寿命:10-12小时
交流稳压电源/充电器:开关电源,90-264 V交流输入;15V直流,1A输出
远端器:9V碱性电池;远端器典型碱性电池寿命:6个月 内部充电电池,可连续使用12小时

外形尺寸
主机:23.5 x 12.7 x7.6cm
标准远端:15.2cm x 7.6cm x 3.8cm

重量
主机:1.5kg
标准远端:241g

保修期
