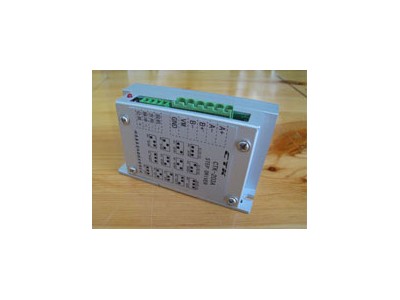

| 203A 步进电机驱动器 * 使用简单、体积轻巧、低噪音、低功耗； * 多种细分设置，1A~3A可调输出电流； * 全双桥MOSFET驱动，低导通电阻； * 静止时自动半流锁定。 |
概述
CTK-203A是一款使用简单、体积轻巧、低噪音、低功耗的步进电机驱动器。具有多种细分设置，1A~3A可调输出电流，全双桥MOSFET驱动，低导通电阻，使得驱动器自身功耗降低，发热量很小，驱动电机噪音低。体积非常轻巧，接口简单实用。适用于各种3A以下两项步进电机驱动使用。特点
※ 12V—32V直流电压供电（典型值DC24V）※ 输出电流峰值可达3A ※ 静止时自动半流锁定※ 电流设定方便，五档可选（1A、1.5A、2A、2.5A、3A）※ 8档细分设置，简单方便（1、2、4、8、16、32、64、128）※ 光电隔离信号输入，脉冲响应频率可达1MHz ※ 斩波频率为21KHz※ 双全桥MOSFET驱动，低导通电阻，发热量低※ 精致小巧的外形（96mm X 56mm X 35mm）应用领域
适用于各种中小型自动化设备和仪器，例如：气动打标机、激光打标机、贴标机、割字机、绘图仪、小型雕刻机、医疗设备、拿放装置等。在用户期望低震动、低噪音、高精度、高速度的设备中应用。技术参数
电气规格| 说明 | 值 | 典型值 | 值 |
| 供电电压（V） | DC12V | DC24V | DC32V |
| 输出电流（A） | 1.0 | - | 3.0 |
| 逻辑输入电流（mA） | 8 | - | 15 |
| 步进脉冲响应频率（MHz） | - | - | 1 |
| 绝缘电阻（MΩ） | 500 | - | - |
| 细分倍数 | 步数/圈 | S1 | S2 | S3 |
| 1 | 200 | ON | ON | ON |
| 2 | 400 | ON | ON | OFF |
| 4 | 800 | ON | OFF | ON |
| 8 | 1600 | ON | OFF | OFF |
| 16 | 3200 | OFF | ON | ON |
| 32 | 6400 | OFF | ON | OFF |
| 64 | 12800 | OFF | OFF | ON |
| 128 | 25600 | OFF | OFF | OFF |
| 输出峰值电流 | S4 | S5 | S6 |
| 1A | ON | ON | ON |
| 1.5A | ON | OFF | ON |
| 2A | OFF | ON | ON |
| 2.5A | OFF | OFF | ON |
| 3A | OFF | OFF | OFF |
| | → 203A 步进电机驱动器一个 → 信号输入插座一个 → 信号输出插座一个 → 电源插座一个 → 使用手册一份 |
