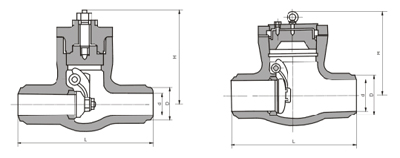

产品介绍：H64Y型系列高压焊接止回阀是电站、火电厂、石油化工、冶金等高温高压用于控制流体回流的旋启式止回阀。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。采用ANSI、E101、Jb3595标准，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长等特点，适用于水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。【产品用途】H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。【结构特点】1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型.2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。3.支管两端为对焊连接，适应不同的接管要求。4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。【工作原理】 止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。【标准】设计与制造：E101 JB/T3595 DL/T531结构长度：E101 JB2766 GB/T15188.1压力温度等级：E101 JB/T3595试验与检验：E101 JB/T9092【结构图片】
H64Y-1500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 高压焊接止回阀外形尺寸和连接尺寸 | 重量 |
| d | L | H |
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 高压焊接止回阀外形尺寸和连接尺寸 | 重量 |
| d | L | H |
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
