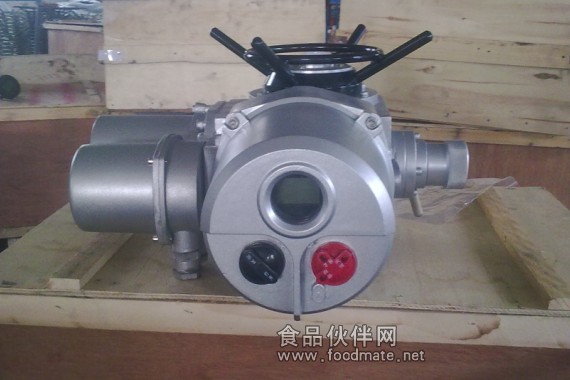

DZW电动装置型号规格
| 型号规格 | 公称转矩（N·m） | 公称推力（KN） | 阀杆直径（mm） | 转圈数（圈） | 手动 速比 | 输出转速（r/min） | 电机功率（KW） | 参考重量（Kg） |
| Z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |
| Z15 | 150 | 24/36 | 0.37/0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |
| Z30 | 300 | 18/24 | 0.55/0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) | 24/36 | 1.1/1.5 | 110 |
| Z60 | 600 | 24/36 | 1.5/2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) | 24/36 | 2.2/3 | 139 |
| Z120 | 1200 | 24/36 | 3/4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
| Z250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
| Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |
| Z500 | 5000 | 18/24 | 10/15 | 350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，转圈数为表1圈数*10
电机技术参数见表2
| 功率KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
| 电流A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
外形尺寸见图1和表3
| 型号 | H | H1 | L1 | L2 | L3 | F | F1 | F2 | F3 | F4 | фD |
| Z5 | 271 | 96 | 158 | 226 | 249 | 158 | 259 |
| 310 |
| 316 |
| Z10-Z30 | 316 | 130 | 200 | 238 | 295 | 200 | 255 | 317 | 349 | 374 | 400 |
| Z45-Z60 | 415 | 195 | 277 | 277 | 394 | 230 | 275 | 391 | 369 | 394 | 460 |
| Z90-Z120 | 453 | 195 | 281 | 281 | 412 | 278 | 310 | 426 | 404 | 429 | 556 |
| Z180-Z250 | 585 | 250 | 320 | 320 | 474 | 295 | 360 | 476 | 455 | 476 | 320 |
| Z350-Z500 | 717 | 280 | 399 | 399 | 1076 | 433 | 417 | 442 | 417 | 542 | 565 |
注1：L1为户外型/隔爆型L2为整体型/整体隔爆型
注2：F1为户外型 F2为隔爆型 F3为整体型
F4为整体隔爆型/整体调节隔爆型
DZZ电动装置主要的产品型号： Z10-24W/Z，Z15-24W/Z，Z20-24W/Z，Z20-18W/Z，Z30-24W/Z，Z30-18W/Z，Z45-24W/Z，Z60-24W/Z，Z90-24W/Z， Z120-24W/Z，Z180-18W/Z，Z250-18W/Z， Z350-18W/Z，Z500-18W/Z。DZZ10，DZZ15，DZZ20，DZZ30，DZZ45，DZZ60，DZZ90，DZZ120，DZZ180，DZZ250，DZZ350，DZZ500 Z10-24Z，Z15-24Z，Z20-24Z，Z20-18Z，Z30-24Z，Z30-18Z，Z45-24Z，Z60-24Z，Z90-24Z，,Z120-24Z，Z180-18Z，Z250-18Z，,Z350-18Z，Z500-18Z。
