型号表示方法
Q 10-1W
A：表示带现场按钮；F：表示带4-20mA信号输出
Z：表示整体型；T：表示整体调节型
防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。

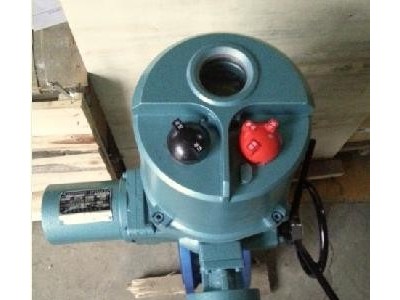

DQW40-1W/Z开关型电动装置特点：1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、缺相保护：具有电源缺相保护功能。
4、控制模式：提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
主要型号有：QZ10 Q10-1Z QZ20 Q20-1Z QZ30 Q30-1Z QZ40 Q40-1Z QZ60 Q60-1Z QZ90 Q90-1Z QZ120 Q120-1Z QZ200 Q200-1Z，Q10-0.5Z Q20-0.5Z Q30-0.5Z Q40-0.5Z Q60-0.5Z Q90-0.5Z Q120-0.5Z Q200-0.5Z Q10-0.5W/Z Q20-0.5 W/Z Q30-0.5 W/Z Q40-0.5 W/Z Q60-0.5 W/Z Q90-0.5 W/Z Q120-0.5 W/Z Q200-0.5 W/Z Q10-1W/Z Q20-1 W/Z Q30-1W/Z Q40-1 W/Z Q60-1W/Z Q90-1 W/Z Q120-1 W/Z Q200-1W/Z
外形尺寸见图1和表3
| 型号 | B1 | B2 | H1 | H2 | L | L1 | фD |
| Q1 | 207 | 100 | 227 | 389 | 477 | 260 | 200 |
| QB1 | 311 | 100 | 262 | 444 | 527 | 310 | 200 |
| Q2 | 252 | 145 | 293 | 455 | 550 | 323 | 375 |
| QB2 | 356 | 145 | 336 | 510 | 584 | 363 | 375 |
| Q3 | 282 | 180 | 311 | 459 | 662 | 390 | 510 |
| QB3 | 386 | 180 | 346 | 495 | 662 | 390 | 510 |
注：QB为隔爆型H1为户外型、隔爆型 H2为整体型、整体调节型
