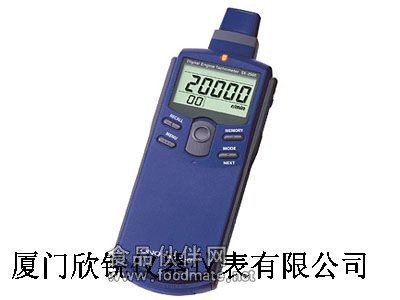

本仪器专门为汽油发动机的转速测量而设计制造的，传感器部分与测量部分及显示部分合为一体，加上内藏式电池，构成一台便携式非接触方式的发动机转速表。测量时，只要将转速表的先端部分 (传感部分) 靠近发动机的点火线圈，就可以测出发动机的转速 (精度不低于 1 r/min 或 0.01 r/s) 。若用附属的外接传感器 IP-2800 还可以远离点火线圈进行测量。 测得的数据还可以保存 (最多可存20个数据), 方便用户事后进行测量确认和分析处理。
模拟输出 (也可选择为监控输出方式) 与脉冲输出为标准配置，模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况) ，脉冲信号可用来接 FFT 分析仪作跟踪分析用。
IP-2800 外接传感器
( 附属品 )
VP-201/1210外接传感器
( 选配件 )
特点
由于采用非接触式测量,既简单又安全
所测转速数据可精确到1 r/min 或 0.01 r/s
通过附属的外接传感器(IP-2800)，不必靠近点火线圈就能完成测试
带背景照明功能，在光线不足的地方也能读取数据
带记忆功能，最多可存20条数据
带模拟和脉冲输出(标准配置)
■ 模拟输出 0 ～ 1 V/0 ～ F.S.(F.S.可任意设置)、10 bit D/A变换
■ 脉冲输出 Hi电平：大于+4.5 V、Lo电平：小于+0.5 V
• 通过外接传感器 VP-201/VP-1210(选购件)，还可以测 4 缸柴油发动机的转速 *
*根据发动机种类的不同，也有可能有的发动机不能测量。
测量方法
简要规格
测量对象 汽油发动机
运算方式 周期运算方式
测量间隔 1秒+1周期以内
测量单位 r/min、r/s
测量范围
2冲程
4冲程
测量范围
-
单缸发动机
120～20000 r/min
单缸发动机
双缸发动机
120～20000 r/min
3缸发动机
120～20000 r/min
双缸发动机
4缸发动机
120～20000 r/min
5缸发动
120～20000 r/min
3缸发动机
6缸发动机
120～15000 r/min
4缸发动机
8缸发动机
120～12000 r/min
- 10缸发动机 120～10000 r/min
- 12缸发动机 120～8000 r/min
*若单位为r/s时，可用上述r/min的指标除以60来求得
测量精度 显示值＊×(±0.02%)± 1位(＊显示值为不带小数点的计数值。)
测量方式 电磁感应方式
测量间距 10～200 mm
测量部位 点火线圈
气缸与冲程数的选择 内藏式信号选择器
显示部分 7段5位液晶显示、带背景照明
溢出功能 当测量值超出测量范围时，有溢出(ERROR 记号)显示
转速上限警告功能 当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示
模拟输出 与转速显示相对应
输出电压： 0 ～ 1 V / 0 ～ 满量程 (全量程可任意设置)
变换方式： 10 bit D/A 变换
直线性： ± 1 % / 满量程
输出信号刷新时间：小于 50 ms + 1 个周期的时间
温度稳定性： ±0.05 % / 满量程 / ℃ (零点与量程)
设定误差： ±0.5 % / 满量程
负载阻抗：大于 100 kΩ
监控输出 用来监控来自传感器的信号(与模拟输出切换使用)
脉冲输出 每检测出一个信号，则输出一个脉冲
输出电压： Hi 电平 大于 +4.5 V ； Lo 电平 小于 +0.5 V
输出电平的逻辑理论：正逻辑
负载阻抗：大于 100 k Ω
使用温度范围 0 ～＋40 ℃
保存温度范围 －10℃ ～＋50 ℃
电 源 7号干电池 (1.5 V) × 4节，或采用AC交流电源适配器 PB-7090 (选购件)
电池寿命 大于32小时(背景照明 OFF时) 、 8小时(背景照明 ON时)
电池不足的告警显示 当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。
外形尺寸 198.5(L) × 47.5(H) × 66(W) mm
重 量 约250 g (仅为主机重量，不包括电池)
附属品 7号干电池x 4节、IP-2800点火脉冲传感器、便携提箱
价 格 请与本公司在各个国家或地区的代理商联系。
选购件 VP-201发动机转速传感器
VP-1210发动机转速传感器(高灵敏度型)
LA-0203C 测量三角架
HT-0521A 测量夹具(与HT-0522 磁性表架配套使用)
HT-0522 磁性表架(与HT-0521A 测量夹具配套使用)
PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2 m)
■选购件
VP-201/VP-1210
发动机转速传感器 LA-0203C
测量用三角架 HT-0522/0521A
磁性表架与测量夹具
VC-1210是高灵敏度型
PB-7090
AC电源适配器 AX-501
带BNC插头信号电缆
