薄膜蒸发器是一种特殊的液--液分离技术，在高真空状态下，使蒸气分子的平均自由程大于蒸发表面与冷凝表面之间的距离，从而可利用料液中各组分蒸发速率的差异，对液体混合物进行分离.应用领域：精细化工，如芳香油提纯.高聚物中间体的纯化.羊毛脂的提取等等医药领域：如提取天然维生素AE等.制取氨基酸及葡萄糖的衍生物等等食品行业：如精制鱼油.油脂脱酸.精制高碳醇.混合油脂的分离等等其他领域：石油行业，日用化学，环保领域等等 THE MAIN CHARACTERISTICS ∣主要特征：1.远低于物料沸点的温度下操作,而且物料停留时间短;利于高沸点、热敏及易氧化物料的分离2.有效地脱除液体中的物质如溶剂、臭味等,对于采用溶剂萃取后液体的脱溶是非常有效的方法3.可有选择蒸挥发出产物,去除其它杂质,通过多级分离可同时分离2种以上的物质4.蒸馏真空度高，真空度可达0.1pa以下，其内部可以获得很高的真空度，通常分子蒸馏在很低的压强下进行操作，因此物料不易氧化受损5.蒸馏液膜薄,传热效率高，膜厚度小于0.5mm6.分离程度更高，分子蒸馏能分离常规不易分开的物质7.没有沸腾鼓泡现象，分子蒸馏是液层表面上的自由蒸发，在低压力下进行，液体中无溶解的空气，因此在蒸馏过程中不能使整个液体沸腾，没有鼓泡现象。8.提供多种规格客户选择，适用于客户小试实验,中试实验，如果需要更大蒸发面积规格的可以根据客户要求定制。9.物理分离法，无毒、无害、无污染、无残留，可得到纯净安全的产物10.刮板系统由PTFE材料和SS316L不锈钢材料制成，具有极高抗腐蚀的；11.进料罐可选实现预加热功能，预热温度可以调节。12.各个接口采用的是氟胶垫片进行密封，气密性好，如客户需要耐腐蚀可以更换成四氟材质

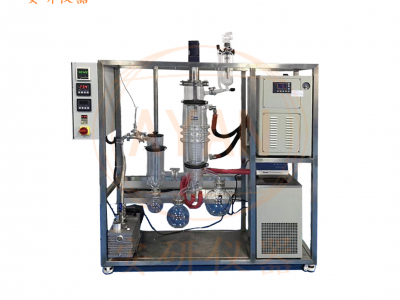

薄膜蒸发器AYAN-B220安研厂家供应
TECHNICAL PAPAMETERS ∣技术参数：
| 产品型号 | AYAN-B60 | AYAN-B80 | AYAN-B100 | AYAN-B150 | AYAN-B200 | AYAN-B220 |
| 内径(mm) | 60 | 80 | 100 | 150 | 200 | 220 |
| 蒸发面积(㎡) | 0.06 | 0.1 | 0.15 | 0.25 | 0.35 | 0.5 |
| 冷凝面积(㎡) | 0.1 | 0.15 | 0.25 | 0.45 | 0.55 | 0.65 |
| 进料容积(L） | 1 | 2 | 2 | 2 | 5 | 5 |
| 处理流量L/H | 0.1∽2.0 | 0.5∽4.0 | 0.5∽5.0 | 1.0∽8.0 | 1.5∽10.0 | 2.0∽15.0 |
| 电机功率(W) | 120 | 120 | 120 | 120 | 120 | 200 |
| 转速(r/min) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
| 轻组分收集瓶(L） | 1 | 1 | 2 | 3 | 5 | 5 |
| 重组成收集瓶(L） | 1 | 1 | 2 | 3 | 5 | 5 |
| 冷井 | 有 | 有 | 有 | 有 | 有 | 有 |
| 外置冷凝装置 | 有 | 有 | 有 | 有 | 有 | 有 |
| 冷却装置 | 有 | 有 | 有 | 有 | 有 | 有 |
| 真空度(pa) | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 |
| 受热温度(°C) | 室温-200 | 室温-200 | 室温-200 | 室温-200 | 室温-200 | 室温-200 |
一．安装
1.产品出厂前已经进行过整体试车，用户可把设备整体吊装至设备基础上。
2.设备应整体找平，找平的位置可参考减速机机架上平面。并把设备固定在楼面上或钢架上。
3.对于规格较大的设备为了增加设备的稳定程度，可在底法兰上部适当部位，增加水平方向辅助支撑，辅助支点只限制设备径向位移，不限制其轴向位移。
4.按工艺要求配制好管道，排清异物，清洗置换设备，接通电源。
二．开车前准备
1.产品出厂前已进行过水压试验和试运转，指标符合图纸要求。
2.点动电机，检查搅拌是否符合图样要求的旋转方向，俯视图顺时针转，不得反转。
3.在机械密封处测定轴的径向摆动和轴向串动量，是否符合图样要求。并检查机械密封上端并帽是否旋紧，并帽应处于旋紧状态。
4.检查减速机油位情况，油位应在正常液面之内。
5.检查机械密封冷却水是否畅通。
三．正常开车
1.先开启循环冷却水泵，使水力喷射冷凝器处于运行状态。打开浓缩液容器，抽真空阀。
2.打开进料阀，从高位槽中依靠真空度把料液抽进设备中。
3.接通电源，启动旋转薄膜蒸发器的电机，观察电机转动方向是否正确。
4.缓慢打开蒸汽阀，让蒸汽进入夹套，从旁通阀排除夹套内不凝性气体后，再接通疏水器。调节蒸汽压力在0.15Mpa左右。
5.从底部视镜观察出料情况，严禁在设备内部充满液体情况下运转。
6.系统稳定5分钟后，取样分析浓缩液浓度，调节进料阀开启量大小使浓缩液达到预定需要的浓度。
7.当浓缩液容器液面将满时，按步骤切换至另一个容器。
8.如果用户条件许可，提高蒸发器的高度，可以不用二个浓缩液容器，或者用自动调速泵直接把浓缩液抽出。
四．正常停车
1.先关蒸汽阀。
2.关闭进料阀。
3.待蒸发器中料液放净后，关闭出料阀。
4.向蒸发器中加进60度左右的冲洗水，把设备冲洗干净。
5.停电机。
6.停循环水泵，停喷射泵，打开真空破坏阀，使系统处于常压状态。
五．紧急停车
1.下列情况要紧急停车
1）突然停电或突然跳闸。
2）蒸汽减压阀失灵，压力超过规定压力。
3）进料突然断料。
4）机械有异常撞击声。
2.紧急停车顺序
1）立即关闭蒸汽阀和进料阀。
2）切断本系统所有电源及关闭电机。
3）其余按正常步骤停车。
六．安全及注意事项
1）严禁在无料液/满料液情况下开动电机搅拌。
2）严禁反向运转。
3）严禁在运转过程触摸转动部件。
4）注意用电安全，不用湿手按动电钮。
5）当设备内温度超过150度以上，请在订货时给予特殊说明。
七．维护保养
1）减速机润滑油为40#机油，其加油量应在指示高度内。油量过多会引起搅拌而发热，油量过少偏心体轴泵油膜破坏而发热导致温度升高。开始使用时在1个月之内更换二次润滑油，以后润滑油3－4个月内更换一次。
2）打开低封头后，拧开转子U 型槽底部螺栓，每四个月检查刮板更换刮板。
3）每二个月打开底轴承，检查底轴承磨损情况，必要时更换底轴承。
4）根据物料性质应定期用温水或溶剂浸泡、清洗内筒体。
5）每一个月向机械密封腔加密封液一次，密封液为20#机械油。
