QXB潜水离心曝气机
一、潜水离心式曝气机用于污水处理厂曝气池、曝气沉砂池中，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖增氧．
进气量为10-320m3/h,增氧能力0.37-24kg2/h，电机功率为0.75-22kＷ.
二、特 点：
1)潜水离心式曝气机结构紧凑、占地面积小、安装方便；
2)潜水离心式曝气机除吸气口外，其余部分潜入水中运行、噪声小；
3)潜水离心式曝气机吸入空气多，产生气泡多而细，溶气率高；
4)潜水离心式曝气机无需要提供气源，省去鼓风机，工程投资少；
5)潜水离心式曝气机采用引进德国ABS潜污泵技术，叶轮流道采用无堵塞式，运行安全、可靠.
三、原理
QXB型潜水离心式曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。
由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。
四、潜水离心式曝气机特性
1、的混气室设计，吸入空气量多，混合效果好，氧利用率高；
2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向动，在曝气的同时兼有搅拌作用；
3、机体沉入水中运行，无噪音。进气管出水面可加装消音器，增强消音效果。

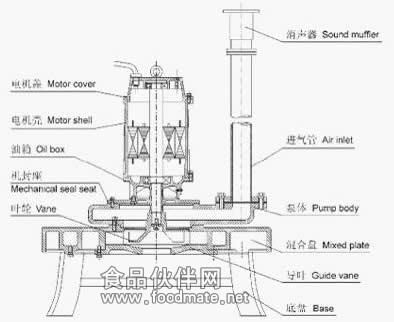

| QXB型潜水离心曝气机的结构图： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| QXB型潜水离心曝气机的性能参数表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
南京中德环保设备制造有限公司
地址：南京市六合区金牛湖街道新光社区双桥路115号
联系人：徐 敏（经理） 18913960189 ,15866648281
传真：025-57530868
邮箱：njxm668@163.com
Q Q: 1215040622
潜水离心式曝气机，离心式潜水曝气机
一、潜水曝气机用途
QXB型潜水离心式曝气机，离心式潜水曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧
二、潜水曝气机原理
QXB型潜水离心式曝气机，离心式潜水曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。
由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。
三、潜水曝气机特性
1、的混气室设计，吸入空气量多，混合效果好，氧利用率高；
2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向动，在曝气的同时兼有搅拌作用；
3、机体沉入水中运行，无噪音。进气管出水面可加装消音器，增强消音效果。
四、潜水曝气机结构特点
1、南京中德环保设备制造有限公司采用引进潜水电机密封技术的水下电机；
2、叶轮与电机直联，结构简单，效率高，寿命长；
3、可加网状进水口，避免异物进入机体引起不必要的破坏；
4、可通过进气阀调节进气量；
5、除电机外，其它部件材质有碳钢和铸铁，不锈钢供选择
五、潜水曝气机型号说明
QXB1.5 :
QXB--潜水离心式曝气机，离心式潜水曝气机
功率--1.5
六、潜水曝气机技术参数
| 型 号 | 功率 | 作用范围（m） | 潜水深度 | 空气吸入管径（mm） | 进气量（m3/h） |
| QXB1.5-40 | 1.5 | 1.0-20 | 2 | 40 | 22 |
| QXB2.2-50 | 2.2 | 2.5-50 | 3 | 50 | 35 |
| QXB3-50 | 3 | 3.0-5.5 | 3 | 50 | 30 |
| QXB4-65 | 4 | 3.0-6.0 | 3 | 65 | 75 |
| QXB5.5-65 | 5.5 | 3.5-7.0 | 3 | 65 | 85 |
| QXB7.5-80 | 7.5 | 4.5-9.0 | 3 | 80 | 100 |
| QXB11-80 | 11 | 5.0-10.0 | 4 | 80 | 160 |
| QXB15-100 | 15 | 5.8-11.5 | 5 | 100 | 200 |
| QXB18.5-100 | 18.5 | 5.9-11.8 | 5.5 | 100 | 260 |
| QXB22-100 | 22 | 6.0-12.0 | 6 | 100 | 320 |
1、应用范围
新型QXB型潜水曝气机（以下简称曝气机）适用于污水处理厂的曝气池、曝气沉砂池，也可用于小型污水处理工程、工业废水处理和中水回用工程、河道景观工程。
2、工作条件
a 、 介质温度不超过40℃；
b、介质的PH值在5～9之间；
c 、介质密度不超过1150kg/m3；
d 、潜水深度应不超过允许的潜水深度；
曝气机应完全在水下作业，不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作！
3、结构与功能：
3、1曝气机：
曝气机由潜水电机、进气室、混合室、叶轮、导轮、底座、进气管和消音器组成。进气管上端连接消音器，空气吸入口位于水面之上，下端与进气室联通。运行时由于叶轮旋转，高速水流从叶轮出口流出经混合室形成负压，因而空气经进气室被吸入混合室与污水混合，气水混合液从混合室流道高速喷射，完成对污水的充氧。经专门设计的曝气机可使曝气达到性能。
3、1、1、电机 曝气机的电机为三相鼠笼式电机，防护等级为IP68，绝缘等级常规为F级；电机可连续运行，亦可每小时启动10次以内；电机负载在额定功率以内时，其额定电压偏差为380V±5%；电机温升由周边循环水流冷却。电机轴与转子组成转子总成，是作为一个整体部件提供的。
3、1、2、油室 由轴承座与机封座形成的空腔，内储32号机械润滑油用于润滑和冷却机封，并具隔离泄漏液作用。
3、1、3、轴承 均采用进口一次性润滑轴承，设计使用寿命100，000小时以上。
3、1、4、密封 曝气机端面、径向密封用O型圈和平面密封胶进行密封；电缆入口密封采用特殊加工的水密电缆以阻隔外部液体进入电机；轴向密封采用双向机械密封，分别对电机和油室进行密封；外表多遍涂刷的防腐漆和聚氨脂面漆有效地防止了周边液体对电机、油室内的渗透。
3、1、5、监控装置 额定功率2.2kW及以上的曝气机，分别通过已设置的超温传感器（定子内装有两个串联在一起的的热敏开关，温升至135℃时开关断开，切断电源）和油室泄露保护器（油室装有泄露探头，适时反映油室内油水混合物电阻值的变化）对电机超温和油室泄漏进行保护和监控。
3、1、6、叶轮 叶轮的优化设计保证了高效、无阻塞运行。
3、1、7、混合室 空气经进气室进入混合室进行气水混合，混合均匀、高效，并可控制喷射方向。

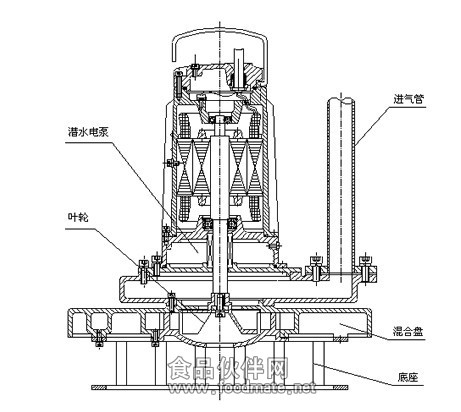

| QXB离心式潜水曝气机结构示意图： |
 |
| QXB离心式潜水曝气机性能参数： |
 |
| 离心式潜水曝气机的订货须知： 一、请提供以下详细数据：①产品名称与型号②电流③电压④进气量⑤电机功率（KW）⑥潜入深度⑦充气量，以便我们的为您正确选型。 |
