产品用途
QJB型潜水搅拌机可分为混合搅拌系列和低速推流系列，适用于环境工程中处理城市污水和工业废水流程中的：
□ 污水、废水、污泥水的混合、均匀
□ 稠化过程
□ 污泥脱水工程
□ 传热优化
□ 污水池清洁
□ 防止颗粒在池壁和池底的凝结和沉淀
□ 去除悬浮物
□ 创建水流
适用范围
搅拌机可在下列条件下正常连续运行：
1. 介质温度不超过40℃
2. 介质的PH值在5~9之间
3. 液体密度不超过1150kg/m3
4. 长期潜水运行，潜水深度一般不超过20m
性能特点
1. QJB型搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2. 叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3. 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4. 电机绕组绝缘等级为F级，防护等级为IP68，选用进口轴承和独有的电机防凝露装置，使电机的工作更加安全可靠。
5. 两道机械密封，材质为碳化钨，所有紧固件均为不锈钢材质
运行工况：
低速推流搅拌机系列：

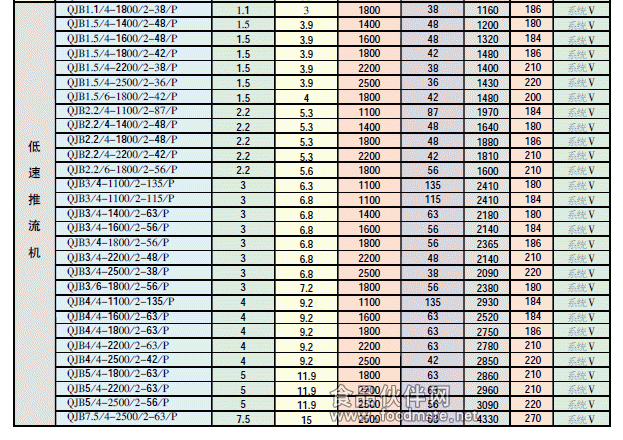

性能参数：
搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。
潜水搅拌机流速图：
以下流速场是在清水中，边界水流速度为V=0.1m/s工况下：
性能特点 1 结构紧凑、操作维修简单、安装检修方便、使用寿命长； 2 叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞； 3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀； 4 电机绕组绝缘等级F级，防护等级为IP68，在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。 5 两道机械密封；选用优质轴承和电机防凝露装置，使电机的工作更安全； 6 混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
| 选型注意事项

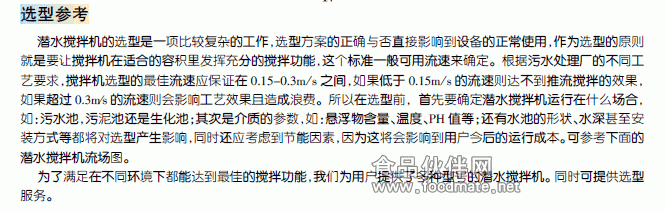

潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定QJB搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。
潜水搅拌器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。 |
| 安装系统 |
| 潜水搅拌机的安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。

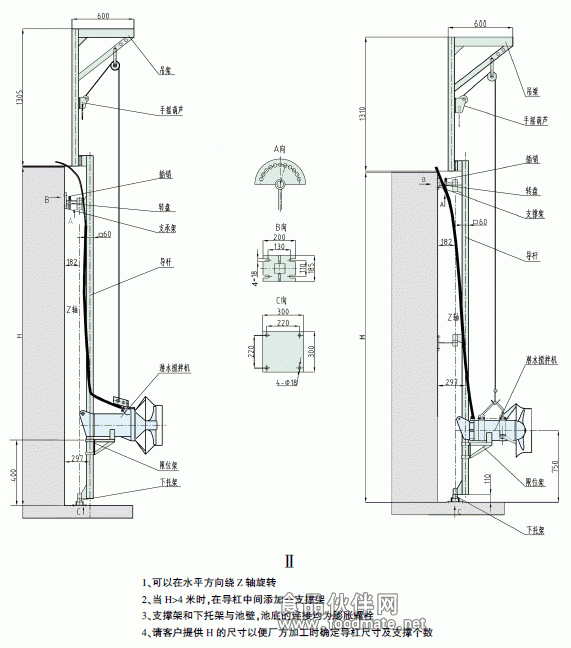

当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。
客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台潜水搅拌机可共用一套起吊装置（用户有特殊要录除外）。
QJB搅拌机的安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

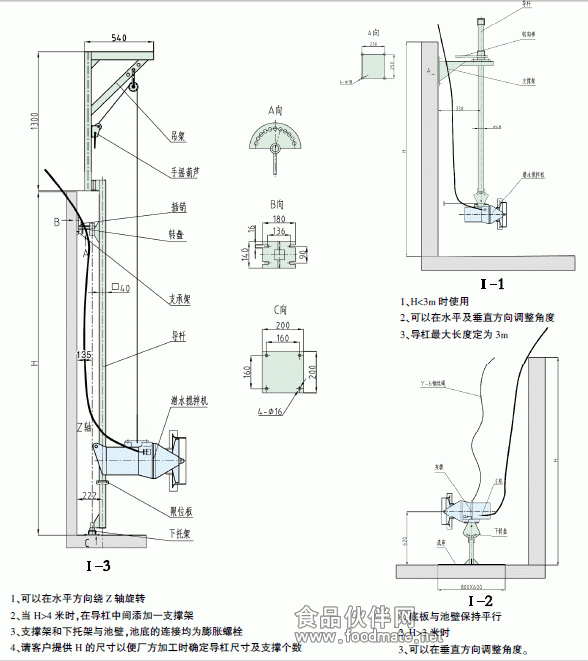

安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

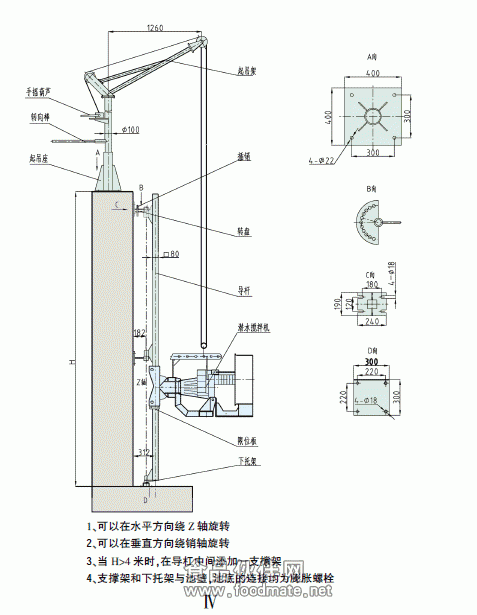

安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，转角-60°~+60°当池深大于4米时，应在导杆中间增加一支撑架；
支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔；
潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择；
