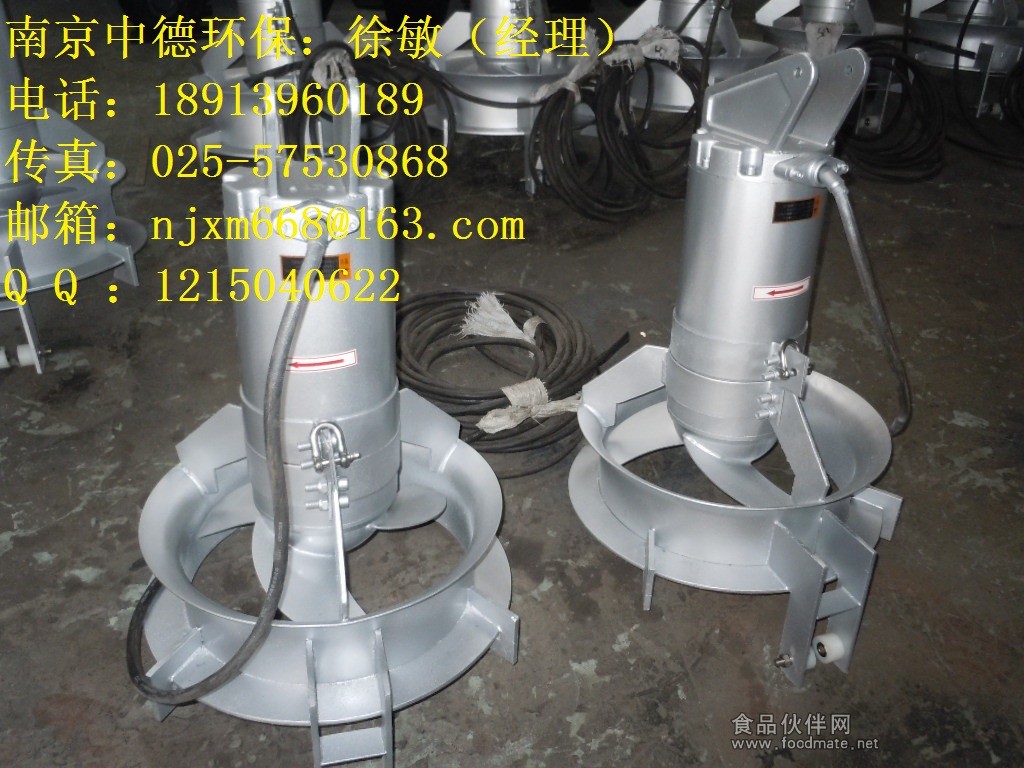

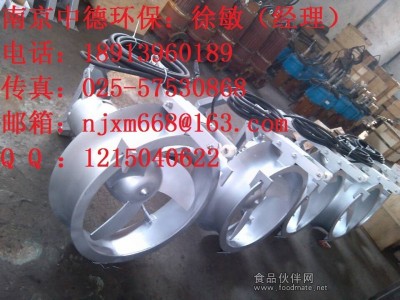

QJB-W型硝化液回流泵，污泥回流泵是南京中德环保设备制造有限公司在潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

1、连续运行时，介质温度不高于40℃；
2、介质PH值为6-9。
3、潜没深度10m。

专门设计的装置部件和设备备件使污泥回流泵达到性能。
1、电缆：电缆采用特制水密电缆；
2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；
7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；
9、进口锥管：进口锥管的目的是为了形成的流动状态；
10、排出接头：排出接头用于将进口锥管固定在出水管上；
11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

1、按低扬程、大流量专门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用的密封材料，可以安全连续运行10000小时以上；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。

1. 正确安装使用是该泵能长久、正常运转的基本保证。
2. 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
3. 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
4. 预埋件和拍门由用户采购安装，用户定购时应该注意。

需提供功率多少?流量、扬程是多少？要不要穿墙管和拍门？材质要求？

硝化液回流泵，污泥回流泵技术性能描述

1.设备形式          回流泵

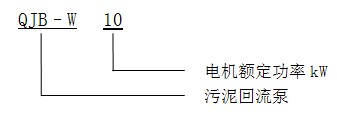

2.设备型号          QJB-W7.5

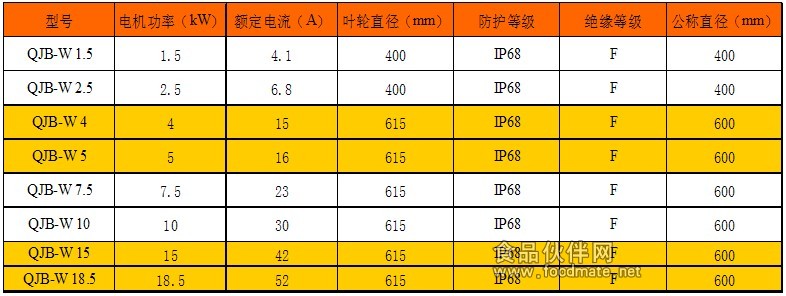

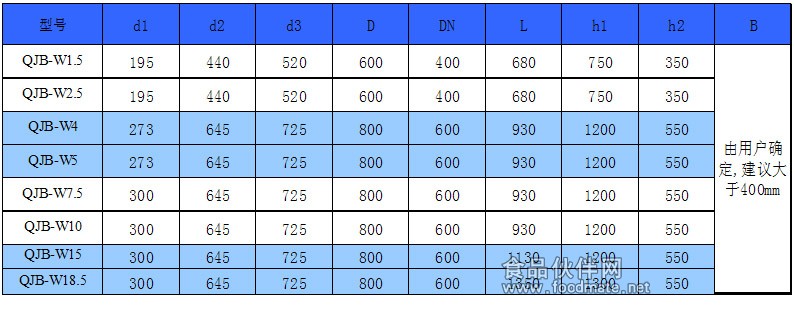

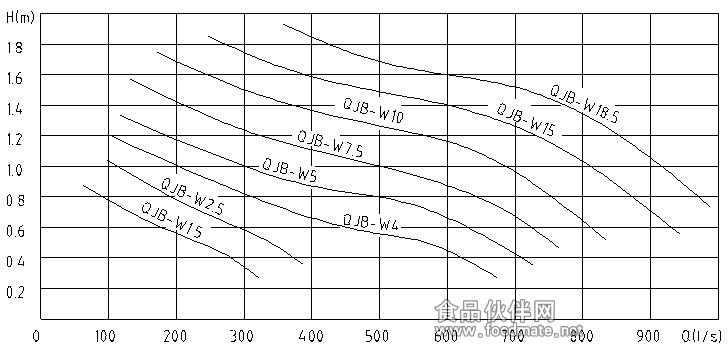

3.主要技术参数

4.用途

    QJB-W型回流泵是在引进德国潜水电机生产技术基础上自行研发的产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量场所。

5.产品特点

5.1按微扬程大流量专门设计，效率高；

5.2按抗堵塞，抗缠绕专门设计，使用可靠；

5.3采用的密封材料，可以使泵安全连续运行10000小时以上；

5.4结构紧凑，安装、维修方便；

5.5主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音；

5.6产品设置漏电、漏水及电机过载等保护及报警装置，确保产品的安全性与可靠性。

6.适用范围

6.1介质温度不超过40°C;

6.2介质的PH值在4—9之间;

6.3潜没深度20m。

7.技术条件

7.1回流泵转动平衡自如，无卡死，停滞，振动等现象；

7.2回流泵作密封气压实验，实验压力为3kg/m²，历时5分钟无泄漏现象；

7.3回流泵采用双机械密封结构和唇形密封组织，机械密封保证在10000小时内可靠运行而不需更换；

7.4回流泵油室内设有密封泄漏保护装置；

7.5回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

7.6回流泵桨叶及转子采用动平衡试验，平衡精度为G6.3；

7.7回流泵定子绕组内设有热保护开关。

8.使用寿命

回流泵在规定的条件下，故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。

9.结构设计

9.1.接线盒

接线盒与周围液体、电机部分完全密封隔离；

9.2电缆

    回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；

9.3叶轮

    材料：不锈钢。采用反扭曲曲线设计，具有自清洁功能，使叶轮避免阻塞结渣。

9.4电机

9.4.1电机为鼠笼式感应电机，壳型设计，壳内充满空气，电机绕组的绝缘等级为F等级，防护等级为IP68，工作温度为155℃。正常情况下，电机的温度不会超过80℃。

9.4.2电机在40℃时可连续工作，每小时可连续启动15次。

9.5冷却系统

9.5.1电机为水冷电机，能够被周围搅拌的液体充分冷却。

9.6轴承

9.6.1叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；

9.6.2回流泵轴承的运行寿命大于100000小时；

9.6.3考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用SKF进口轴承。

9.7回流泵

9.7.1回流泵的密封由两道机械密封和一道唇形密封组成。机械密封装置材料：碳化钨--碳化硅。唇形密封O型圈材料：丁腈橡胶。

9.7.2回流泵安装在自动耦合导轨支架上，并可沿导轨支架自由升降，以便于检修和调节高度。

9.7.3导轨和支架能够承受回流泵的全部重量，并同时承受回流泵运行时产生的推力。

9.7.4回流泵配有提升链，其提升能力能够保证回流泵方便、安全的提升。

9.8 保护

9.8.1电机定子绕组中串联有两个热敏开关，热敏开关在125℃时动作，电机停止转动并报警。

9.8.2电机室中设有防凝露装置，当电机内湿度超过设定值时，立即报警停机。

9.9主要部件材料

电机壳体                    不锈钢(304)

轴                          不锈钢(ASTM420)

叶轮                        不锈钢(304)

轴承                        进口SKF轴承

导轨                        不锈钢(304)

支架                        不锈钢(304)

O型圈                      丁腈橡胶

机械密封                    碳化钨-碳化硅

紧固件                      不锈钢

10.供货范围

回流泵主机及配套潜水电机、就地控制柜、自耦安装系统及支架、提升链、10M水下电缆、全部安装附件
