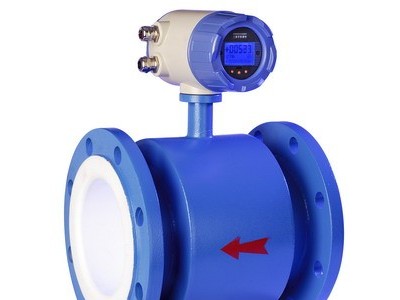

【电磁流量变送器产品特点】
可转动式表头，180度范围旋转，方便操作人员观测流量数据
高清晰度背光 LCD 显示瞬时、累积流量，全中文菜单操作，使用方便，操作简单
美国推出的高可靠性芯片，存储空间更大，性能更稳定可靠
低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠
采用非均匀磁场的新技术和特殊的磁路结构
全部采用贴片式电子元器件
断电时,CPU自动保存设定参数和累积值
在线自校验功能,方便用户分析仪表故障
输出信号4—20mA可进入DCS系统PC显示流量数据
可根据用户实际需求现场在线修改量程
【电磁流量变送器技术参数】
公称通径系列DN(mm)：
橡胶衬里 32,40,50,65,80,100,125,150,200,250,300,
350,400,450,500,600
Po衬里 5,8,10,15,20,25,32,40,50,65,80,100,125,
150,200,250,300,350,400,450,500,600
四氟衬里 10,15,20,25,32,40,50,65,80,100,125,150,
200,250,300,350,400,450,500,600
※ 特殊规格可定制
精度等级：
管道式: 0.5级,1.0级
被测介质温度：
橡胶衬里：－20～＋65℃；
聚四氟乙烯(PTFE)衬里：－20～＋150℃
Po衬里：－30～＋105℃
额定工作压力：
DN10～DN65: 2.5Mpa
DN80～DN150: 1.6MPa
DN200～DN600: 1.0Mpa
※ 其它特殊压力(如6.4MPa)订货时请注明
流速范围：
0.1～10m/s
电导率范围：
被测流体电导率不小于20us/cm
输出信号及负载电阻：
4～20mA,0～750Ω ； 0~1000HZ；占空比50%
通讯信号(RS-485)：
同类接口最多可接256个,并在电器上是隔离的
电缆长度：总长小于2km。
波特率：300～9600bps
电极材料：
含钼不锈钢、钛(Ti)、钽(Ta)、 哈氏合金(HC)、铂(Pt)或其它特殊要求电极
防护等级：
潜水型：IP68；防水型：IP67，其它IP65
供电电源：
220VAC±10％，50HZ±5％ ；24VDC
直管段长度
上游≥5DN,下游≥2DN
连接方式：
电磁流量变送器与配管之间采用法兰连接, 法兰连接尺寸应符合GB9119-88的规定
高压型：按供方提供的高压法兰与配管对焊连接
环境温度：-25℃～+45℃
相对湿度：5℅～95℅
消耗总功率：小于20W
电磁流量变送器流量和口径的选择
| 公称通径(mm) | 可测量流量范围(m3/h) | 有效测量流量范围(m3/h) | 公称通径(mm) | 可测量流量范围(m3/h) | 有效测量流量范围(m3/h) |
| 10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
| 15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
| 20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
| 25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
| 32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
| 40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
| 50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
| 65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
| 80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
| 100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
| 125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
| 150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
| 200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
| 250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
