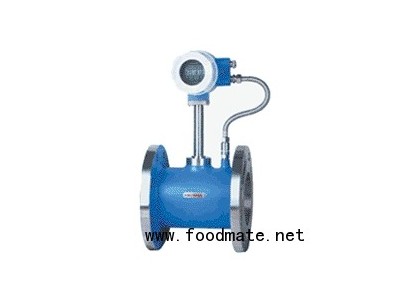

一、蒸汽涡街流量计，锅炉蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的。销售热线：0517-86883876 手机：13305232762 网址：www.guorunyibiao.com
二、产品特点：
1. 无可动部件，长期稳定，结构简单便于安装和维护
2. 采用消扰电路和抗振动传感头，具有一定抗环境振动性能
3. 采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
4.由软件对仪表系数非线性进行修正，提高测量精度
5.压力损失小，量程范围宽
6. 采用EEPROM对累积流量进行掉电保护，保护时间大于10年
二、蒸汽涡街流量计，锅炉蒸汽流量计工作原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
参数及要求
◆测量介质： 气体、液体、蒸气
◆ 连接方式：法兰卡装式、法兰式、插入式
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65 涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
涡街流量计的测量原理饱和蒸汽流量测量在80年代人们普遍采用标准孔板流量计，但从流量仪表发展状况来看，孔板流量计尽管其历史悠久、应用范围广；人们对它的研究也充分，试验数据完善，但用标准孔板流量计来测量饱和蒸汽流量，它仍存在一些不足之处：其一，压力损失较大；其二，导压管、三组间及连接接头容易泄漏；其三，量程范围小，一般为3比1，对流量波动较大易造成测量值偏低。而涡街流量计具有结构简单，涡街变送器直接安装于管道上，克服了管路泄漏现象。另外，涡街流量计的压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30比1。因此，随着涡街流量计测量技术的成熟，涡街流量计的使用越来越受到人们的青睐。
销售热线：0517-86883876 手机：13305232762 网址：www.guorunyibiao.com
三、蒸汽涡街流量计，锅炉蒸汽流量计用途
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量
四、蒸汽涡街流量计，锅炉蒸汽流量计技术参数
| 公称通经（mm） | 15，20，25，40，50，65，80，100，125，150，200，250，300 |
| 仪表材质 | 1Cr18Ni 9Ti |
| 公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
| 被测介质温度（℃） | －40～+250℃ ；－40～+350℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
| 精度等级 | 测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 |
| 量程比 | 1:10；1:15 |
| 阻力损失系数 | Cd<2.6 |
| 输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 |
| 供电电源 | 传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
| 信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤500m |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
| 允许振动加速度 | 1.0g |
销售热线：0517-86883876 手机：13305232762 网址：www.guorunyibiao.com
