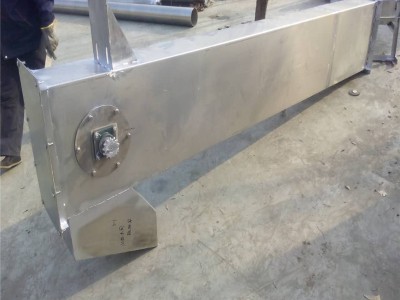

斗式提升机
斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。可广泛应用于饲料、面粉、食品化工等行业如：煤、水泥、石块、砂、粘土、矿石等。一般输送高度 高可达80米。斗式提升机--技术参数及工作原理： 1、主要外形尺寸及输送量见尾页图表。 2、工作原理：电机转动联轴器、头轮和畚斗带运转，装在畚斗带上的畚斗将物料从提升机底部提升到所需的高度。斗式提升机--特点： 1. 头轮覆胶，能有效防止畚斗带打滑及跑偏，减少动力消耗； 2. 机座增设缓冲装置，可减少振动防止提升量突增或较大异物入内使畚斗带断裂，同时在一定限度内自动调节畚斗带张紧力； 3. 可选配止逆机构，高度较高时（＞20米）可防止物料倒灌造成提升机堵塞； 4. 提升管采用咬边结构，使密封更加可靠，杜绝粉尘外泄； 5. 操作管为全敞开结构，使检测，维修更为方便； 6．高速提升，输送量大，产量高于国内同类产品。带式提升机--安装与调试： 1．安装地基：场地必须坚实、平稳，能承受整机重量。安装尺寸按工艺设计图要求。 2．安装要求： a、将机座在安装场地就位，以机座体底面为基准校准水平，根据工艺要求，自下而上逐节安装立管，逐节用铅垂校正。提升机 大提升高度范围内垂直度允差值见下表： 大提升同度（m） ≤15 ≤25 ≤40 垂直度允差（㎜） 4 6 8价格每米1450---2350元可根据用户需要而设计制造特殊型号规格尺寸及材质的斗式提升机厂家直销，免除了中间商，生产者直 接与用户见面，简化了流通过程，缩短了流通时间实现了真正的厂家优惠价格。 全国各地托运预付定金货到付款,诚招各地代理商
TD-D型斗式提升机技术参数表:
| 型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 输送量（m3/h） | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗宽（mm） | 160 | 250 | 315 | 400 | ||||||||||||
| 斗距（mm） | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 带宽（mm） | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速（m/s） | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大块（mm） | 25 | 35 | 45 | 55 | ||||||||||||
| 型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 输送量（m3/h） | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗宽（mm） | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容（L） | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距（mm） | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 带宽（mm） | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速（m/s） | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大块（mm） | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
斗式提升机 {含电机，为整机价格}
| 型号 | 斗宽 mm | 带宽 mm | 输送量 m³/h | 塑料斗+带式(4米价格） | 每加1米+ | 钢斗带式(4米价格） | 每加1米+ | 钢斗环链(4米价格） | 每加1米+ | 钢斗板链(4米价格） | 每加 1米+ |
| 140 | 140 | 170 | 6 | 3600 | 600 | 3970 | 700 | 5600 | 1200 | 6900 | 1700 |
| 160 | 160 | 200 | 8-10 | 4100 | 700 | 4900 | 800 | 6580 | 1500 | 8100 | 2000 |
| 180 | 180 | 220 | 12-15 | 4800 | 800 | 5400 | 1100 | 7860 | 1800 | 8900 | 2200 |
| 200 | 200 | 220 | 15-20 | 5200 | 900 | 6000 | 1300 | 8250 | 1930 | 9800 | 2400 |
| 250 | 250 | 300 | 22-26 | 6500 | 1400 | 7000 | 1600 | 9800 | 2300 | 12000 | 3000 |
| 300 | 315 | 380 | 26-40 | 7600 | 1600 | 9260 | 2000 | 13500 | 2900 | 15000 | 3500 |
| 400 | 400 | 450 | 50-60 | 9000 | 2010 | 11000 | 2800 | 18000 | 3500 | 26000 | 4800 |
| 500 | 500 |
| 70-90 |
|
|
|
| 25000 | 4600 | 29000 | 5300 |
| 630 | 630 |
| 90-120 |
|
|
|
| 31000 | 6000 | 38000 | 7000 |
| 1000 | 1000 |
| 300-400 |
|
|
|
| 75000 | 11000 | 69000 | 11000 |
| 备注 | 价格为4米整机价格 小于140的型号，按140计算 | ||||||||||
注 1.此价格包含所需电机，减速机，为整机价格。
2.此价格为整机碳钢材质。A:带式斗提不锈钢201,202价格为2倍，不锈钢304价格为2.5倍。不锈钢316L价格为4倍，不锈钢2520价格为6.5倍。B:链式斗提不锈钢201,202价格为2.5倍，不锈钢304价格为3倍。不锈钢316L价格为4.8倍，不锈钢2520价格为7.8倍。
3.低于4米按照4米价格计算，小于TD140的型号，按TD140计算
4.配用功率参考计算公式：
（输送量x密度x输送高度x9.81÷3600+挖取功率+空载功率）X1.2
NE斗式提升机 {含电机，为整机价格}
| 型号 | 输送能力 | 斗速 | 主轴转速 | 物料粒度 | 料斗 | 6米价格（元） | 增加一米外加（元） | ||
| （米3/时） | （米/秒） | （转/分） | （毫米） | 容积（升） | 斗宽（毫米） | 斗距（毫米） |
|
| |
| NE15 | 15 | 0.5 | 15.54 | <40 | 2.5 | 250 | 203 | 24750 | 1900 |
| NE30 | 32 | 16.45 | <50 | 7.8 | 300 | 305 | 30550 | 2250 | |
| NE50 | 60 | 16.45 | <50 | 15.7 | 300 | 305 | 40600 | 3050 | |
| NE100 | 110 | 14.13 | <70 | 35 | 400 | 400 | 47120 | 3900 | |
| NE150 | 170 | 14.13 | <70 | 52.2 | 600 | 400 | 56850 | 4550 | |
| NE200 | 210 | 10.9 | <100 | 84.6 | 600 | 500 | 62560 | 5360 | |
| NE300 | 320 | 10.9 | <100 | 127.5 | 600 | 500 | 69060 | 6170 | |
| NE400 | 380 | 8.3 | <120 | 182.5 | 700 | 600 | 79620 | 7300 | |
| NE500 | 470 | 7.1 | <120 | 260.9 | 700 | 700 | 102370 | 8260 | |
注 1.此价格包含所需电机，减速机，为整机价格。
单斗提升机 {含电机，为整机价格}
| 单斗提升机 | ||||
| 料斗长宽 | （公分） | 50*70 | 80*100 | 120*150 |
|
|
|
|
|
|
| 提升高度 | （米） | 3 | 3 | 3 |
| 价格 | 单槽钢框架 | 4750 | 5620 | 6500 |
| | 双槽钢框架 | 5500 | 6370 | 7370 |
| 单槽钢提升高度每增加一米增加 | 870 | 1200 | 1620 | |
| 双槽钢提升高度每增加一米增加 | 1180 | 1750 | 2120 | |
|
|
|
|
|
|
| 1.以上含电机。 | ||||
| 2.自动卸料电控系统，外加600元 | ||||
塑料畚斗,提升料斗,粮食提升挖斗（粮食提升机配件）性能特点：
1.高强度，耐磨损，抗腐蚀，表面光洁，符合国家食品安装标准。
2.自重轻，延长提升带的使用寿命，降低提升机能耗。
3.韧性好，对物料破损率低，工作时不会因摩擦产生火花，避免粉尘爆炸的发 生
4.多种材质，多种结构形成和更多规格的产品，更加方便于选型设计
5.和传统钢畚斗相比具有优异的性价比。
畚斗的应用领域很广，生活中常用于大扫卫生，是农用的畚斗产品。同时在粮食加工生产中，畚斗通常用于输送设备中，用于物料的输送。畚斗厂家给大家介绍一些不同材质的畚斗产品其特点。
1、高密度聚乙烯：适用于物料温度不高于80℃、物料无尖锐毛刺，物料容重小于1克/立方厘米的大多农用场合，主要适用于提升谷物和食品。
2、尼龙：适用于负载大、高冲击及高温（不高于120℃）等较为恶劣的工况条件下工作。比高密度聚乙烯有更好的耐温、强度及抗磨损能力，主要适用于提升有一定温度，高冲击，密实粗糙物料
畚斗规格价格表
| 型 号 | 1109 | 1311 | 1411 | 1511 | 1612 | 1812 | 1814 | 2312 | 2314 |
| 价 格（元） | 1.7 | 2.2 | 2.7 | 2.9 | 3 | 3.3 | 3.6 | 5 | 5.3 |
| 型 号 | 2316 | 2616 | 2812 | 2814 | 2816 | 3118 | 3321 | 3518 | 4118 |
| 价 格（元） | 5.6 | 7 | 6 | 6.2 | 6.5 | 6.8 | 10 | 11 | 16 |
详细说明
钢畚斗(铁斗)
整体冲压成型,内表面流畅、圆滑,卸料干净,具有更好的整体强度。适应于高温环境及提升非常锋利的及容重大的物料,大多用于矿山、建材的工业用斗或高温环境。
材质：
1、碳钢:用于对防锈、防腐蚀无要求的环境。
2、不锈钢:用于防锈、耐腐蚀的环境。
使用建议：
1、适用于高速提升机或轻容重物料的提升。
2、建议小畚斗安装间距为畚斗凸宽 “B”+25mm，可根据提升量要求适当减小畚斗安装间距。
3、建议提升机线速度为≤3.5 米／秒。
4、推荐“（Z-Y）+5%” 容积作为工程设计的可用容量。
5、可与现有塑料畚斗混合使用，但需注意平衡问题。
备注：
1、畚斗安装孔距、孔径可根据客户需要调整。
2、如需底部钻孔根据底部钻孔模式选择，或根据客户要求提供底部钻孔服务。
