EST991导电和防静电材料体积电阻率测量装置

四电极(四点探针或四探针)法，测量范围：10-9Ω.m ～1011Ω.m

一、概述

　　　在测量导电材料电阻率若采用三电极或二电极测量时会因为电极与被测量材料表面电阻而影响测量准确性，本装置采用四电极(四点探针或四探针)法测量导电和防静电材料体积电阻率，可以克服表面接触电阻造成的误差影响，

     本导电和防静电材料电阻率测量装置完全符合并优于以下标准：

 国家标准GB11210《硫化橡胶抗静电和导电制品电阻的测定》

 标准ISO1853 《导电和防静电橡胶-电阻率测量》

 标准ISO 3915 《导电塑料体积电阻率测试方法》

 国家标准GB2439 《导电和抗静电橡胶电阻率（系数）的测定方法》

 国家标准GB/T15662《导电、防静电塑料体积电阻率测试方法》

 交通行业标准JT230－95　汽车导静电橡胶拖地带

 美国ASTM D991标准《橡胶特性---导电材料及防静电产品的体积电阻的标准测试方法》(要另配ASTM电极)

 世界上超宽测量范围，达20个数量级,几乎可以测量从金属导体（如铜）到所有静电导体材料及静电消散材料和部分绝缘材料等全部材料的体积电阻率。

二、主要技术指标：

　2.1　测量范围：10-9Ω.m ～1011Ω.m （*另配测试三电极和电源，可以测量体积电阻率达1019Ω.m）

　2.2　准确度：1%

　2.3　静电计(静电电压表)：100mV～±200V，输入电阻≥1014Ω(100TΩ)，0.5%

　2.4　皮安电流表：1×10-15A (飞安fA), 0.5%

2.5  数字可调电压源

　2.6　测试屏蔽箱（内含国家标准四电极）

    (注：不同的标准有不同的电极,如果要美国ASTM电极，请订货时请说明。

  2.7  绝缘板　≥100TΩ.m (1014Ω.m)

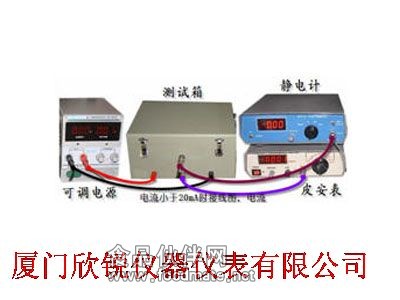

三、接线方法

a. 将电源地（黑）与EST122地相接

b．电源正 (红) 与电流电极相接

c. EST122皮安表的输入与电流电极的另一端相接

d. EST103静电计的输入与电压电极两端相接，测试时靠近电流正极性端的电压电极接静电计输入芯线，另一电压电极接EST103的地线。
