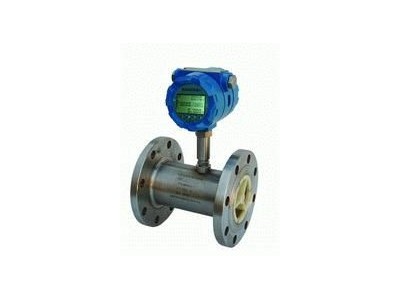

涡轮气体流量计技术参数 公称口径： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离： 传感器至显示仪距离可达500m
3．1 基本参数：
3．1．1 表1
| 仪表口径及连接方式 | 25、40、50、80、100、150、200、250采用法兰连接 |
| 25、40可采用螺纹连接 | |
| 精度等级 | ±1.5%R、±1%R |
| 量程比 | 1:10；1:20；1:30 |
| 显示方式 | 宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量 |
| 仪表材质 | 表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝 |
| 温度、压力传感器 | 内置 |
| 被测介质温度（℃） | -30℃～+80℃ |
| 环境条件 | 介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa |
| 通讯信号 | 三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号 |
| 供电电源 | 内置锂电池、外供24VDC双供电 |
| 传输距离 | ≤1000m |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
