概 述

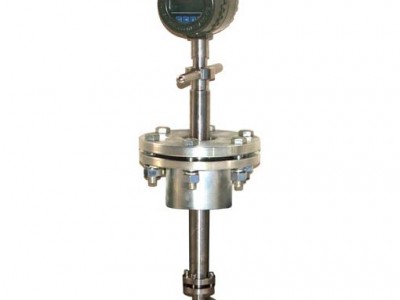

HNLUGB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在
HNLUGB 型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理
按标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点
1、 可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离
技术参数
表1
| 公称通经（mm） | 250～1500 |
| 仪表材质 | 1Cr18Ni 9Ti |
| 公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa |
| 被测介质温度（℃） | －40～+ |
| 环境条件 | 温度－10～+ |
| 精度等级 | 示值的±2.5% |
| 量程比 | 1:10；1:15 |
| 阻力损失系数 | Cd<2.6 |
| 输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
| 供电电源 | 传感器：、+24VDC |
| 信号传输线 | KVVP3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤ |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
| 允许振动加速度 | |
型号及功能选择
HNLUGB—?????—????—????—???
HNLUGB……………插入式涡街流量传感器
HNLUGB型插入式涡街流量计表体安装形式
1 JHLU型插入式涡街表体断流拆装式
2 JHLU型插入式涡街表体不断流拆装式
B-可测介质
1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
O -涡街口径
HNLUCB型插入式涡街
口径 020 ------ 200mm
025---------
030---------
035---------
040---------
045---------
050---------
-------
-------
200--------
D-输出信号
0 电压脉冲（低电平≤1V， 高电平≥6V，脉宽≥10uS）
1 两线制4-20mA输出（ 温压补偿型为三线制）
2 无信号输出现场显示
E-可测介质温度
0 -40℃…＋150℃
1 -40℃…＋280℃（JHLU型插入式涡街250℃）
2 -40℃…＋350℃（JHLU型插入式涡街不可选）
3 -40℃…＋420℃（只限传感头不断流拆卸型）
F-防爆等级
0 无防爆认证，防护等级为IP54、IP65
1 本安防爆型，防爆等级为ExiaⅡCT4
2 隔爆防爆型，防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型 （无补偿功能）
1 现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标准流量等）
H-仪表精度等级
0 1.0级（JHLU型，JHLU型需协议供货）
1 0.5级（只限JHLU型涡街）
2 0.2级（只限JHLU型涡街，需协议供货）
3 2.5级（JHLU型插入型涡街型）
4 1.5级（JHLU型插入式涡街需协议供货）
5 低流速型涡街（表体内直接缩径，精度≥1.5级）
I-放大器安装形式
0 表体与放大器不分离型
1 表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）
2 表体潜水式涡街
J-涡街放大器工作电源
0 12VDC供电
1 24VDC供电
2 3.6V锂电池供电（只限带液晶显示无信号输出型涡街）
3 3.6V锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
R- JHLU型插入式涡街表体法兰压力等级
0 PN1.6MPa
1 PN2.5MPa（压力等级≥2.5 MPa需协议供货）
M-通讯方式
0 无通讯
1 R485通讯（只限智能式放大器）
2 R232通讯（只限智能式放大器）
N-HART协议
0 无HART协议
1 带HART协议（需协议供货）
Q-滤波方式
0 普通方式
1 智能数字滤波方式（需协议供货）
