一 余氯分析仪概述

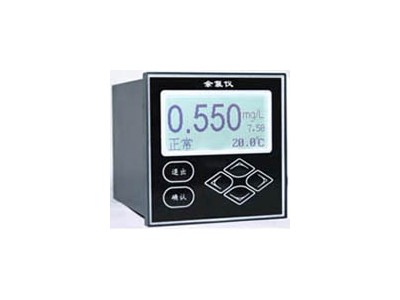

YCL-A型在线余氯分析仪（以下简称仪表）是带微处理器的水质在线监测仪。应用于饮用水处理厂、饮用水分布网、游泳池、工业污水、冷却循环水，对水中的余氯含量进行连续监测和控制。
余氯分析仪采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出可选，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；手动pH补偿；电极多种自动标定方式；根据用户需要可提供【流通式】【沉入式】【管道式】等多种形式安装流程的传感器余氯电极。
二 余氯分析仪结构特征和工作原理
1、余氯分析仪结构特征：
整套测量系统主要由YCL-A型仪表（二次仪表）、余氯电极（一次表）等两部分组成，余氯电极接触被测水溶液，仪表显示水溶液的余氯值、手动pH值和温度值及工作状态。
2、余氯分析仪工作原理：
仪表由信号测量、运算、显示、网络通讯及面板指令等组成。余氯电极中含温度电极，和pH电极将采样的信号经仪表放大器放大成低阻电压信号送入运算、显示被测量值。
余氯电极以金(Pu)作阴极，银(Ag)作阳极，填充液即电解液为0.1M氯化钾(KCl)，使用带选择次氯酸(HOCl)的渗透膜，这种渗透膜只有次氯酸分子可以自由渗透，而次氯酸根离子(ClO-)和氯均不能透过。测量时，在阳极和阴极间加上极化电压，HOCl分子通过渗透膜在阴极消耗，形成与次氯酸浓度成正比的电流流过电极，仪表检测此电流并经运算变换成次氯酸浓度，同时pH和温度电极检测溶液的pH值和温度，仪表根据检测到的pH和温度折算出水中余氯的含量。
三 余氯分析仪技术参数
（1）测量范围：余 氯（可自由设置）：0～20.00mg/L（ppm）；
温 度：0～45℃；
（2）分辨率：余 氯：0.001mg/L； 温 度：0.1℃；
（3）自动或手动温度补偿范围：0～60℃（基准温度25℃）
（4）手动pH补偿范围：6～9pH；
（5）余氯分析仪响应时间：< 2min (90%，20℃)
（6）流通式安装流量：15cm3/S（保持恒定流速）
（7）稳定性：在常温下，每月漂移 < 2%F·S
（8）信号输出：
0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；
（9）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；
（10）余氯分析仪电源：220VAC±10%,50±1Hz，功率≤3W；
（11）外型尺寸：96×96×130mm；
（12）安装方式：面板安装；开孔 ：91×91mm；
（13）重量：0.6kg；
（14）余氯分析仪工作环境：
环境温度：-10～45℃；
相对湿度：不大于90%；
除地球磁场外周围无强磁场干扰。
四 、余氯分析仪功能特性
⊙ 智能性：采用单片微处理机完成余氯值、温度测量；
⊙ 余氯分析仪人机对话：菜单操作结构，使用者按照屏幕上的提示就可操作；
⊙ 多参数同屏显示：同时显示余氯值、手动pH值、温度值和工作状态；
⊙ 余氯分析仪软件设定输出方式：软件选择0～10mA或4～20mA输出；
⊙ 测量范围和报警上、下限自由设定；上、下限超限报警提示；
⊙ 两组继电器控制开关，迟滞量控制范围可调；
⊙ 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作。
