| 齿轮形状 | 相当于渐开线齿轮 |
| 模数 | 0.5 ～ 3 （MP-981）、1 ～ 3 （AP-981） |
| 齿宽 | 3 mm以上 |
| 材质 | 强磁性材料（例：S20C、SS400等，均为日本规格） |

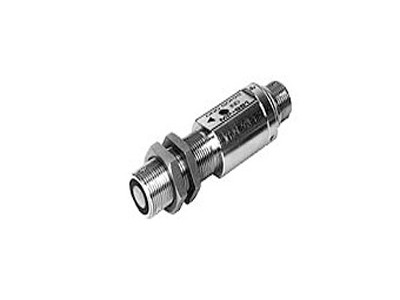

| MP-981 | AP-981 | |
| 检测方法 | 磁阻元件及磁性体齿轮 | 磁阻元件及磁性体齿轮 |
| 检测齿轮 | 強磁体（S20C，SS400等）， 模数 0.5 ～ 3，齿宽 3 mm 以上 | 強磁体（S20C，SS400等）， 模数1 ～ 3，齿宽3 mm 以上 |
| 检测距离 | 取决于齿轮的模数 | 取决于齿轮的模数 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 输出方式 | 浮式接地 | 浮式接地 |
| 输出信号 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 |
| 输出阻抗 | 约330Ω | 约330Ω |
| 适用转速表 | TM-2000系列 等 | |
| 电 源 | DC 12±2 V，约 40 mA | |
| 保护电路 | 电源极性保护 | |
| 使用温度范围 | －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸雾气中） |
| 耐电压 | DC 250 V | |
| 耐振动 | 1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 （通电时） | |
| 耐冲击 | 490 m/s2，X，Y，Z方向3转 （不通电的时候） | |
| 重 量 | 约 80 g（包括两个安装螺母） | 约 130 g（包括信号线） |
| 信号线 | 无 | 耐硝酸信号线1.9 m，内置抽拉式 |
| 备 注 | ---- | 外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。 |
