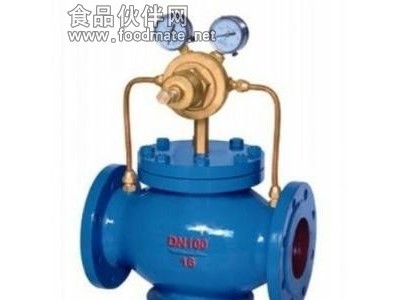

进口先导式减压阀—德国沃德（WODE）集导阀和主阀于一体，导阀的设计与直接作用式减压阀类似,是一种高性能、外部取压、大流量的减压阀，无论上游压力的变化或下游负荷的波动，德国沃德（WODE）减压阀均能实现稳定的压力控制。Pilot type valve set the pilot valve and the main valve, similar to the design of the pilot valve direct acting pressure reducing valve is a high performance, external to take pressure, large traffic pressure reducing valve, regardless of upstream pressure changes ordownstream load fluctuations, pressure reducing valve can achieve stable pressure control进口先导式减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，该产品主要用于蒸汽管路，起减压稳压作用。■主要技术参数和性能指标:
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| *：壳体试验不包括膜片、顶盖 | ||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
