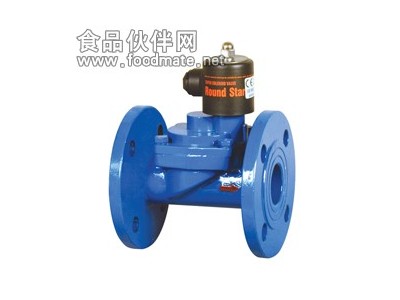

德国沃德(WODE)进口水用电磁阀技术参数说明
动作方式: 直动型、先导型、反冲型(无压差型),根据口径大小、介质压力选择其中一种。
控制方式: 常闭式、常开式,根据工况要求选择。
电源电压: AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V,根据工况要求选择。
防护型式: 普通型、防尘型、防水型、防爆型、船用型,根据工况要求选择。
压力范围: 0-0.3MPa(无压差),0-0.6MPa(无压差),0.03-0.6MPa,0.03-1.6MPa,0.03-2.5MPa,0.03- 4.0MPa,0.03-6.3MPa
介质温度: 0-60℃、0-120℃,根据工况要求选择。
环境温度: -10℃-40℃、-20℃-40℃、-40℃-40℃、-10℃-60℃,根据工况要求选择。
联接方式: 内螺纹连接、法兰连接,根据工况要求选择,但是通径超过DN50,均为法兰连接。
阀体材质: 球墨铸铁、铸钢、304不锈钢、316不锈钢,根据工况要求选择.
水用电磁阀工作原理:
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开:当线圈通电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
注:出口端压力大于进口端压力时,介质会反向导通。可安装止回阀或订制带止回功能的电磁阀。
使用说明:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。
感谢您关注德国沃德(WODE)的产品,我们确保每个产品出厂合格率,帮助客户选型指导、送货上门、安装指导等服务。详细产品资料请咨询德国沃德(WODE)阀门中国一级代理(北京永德宝阀门有限公司)营销人员索取。
