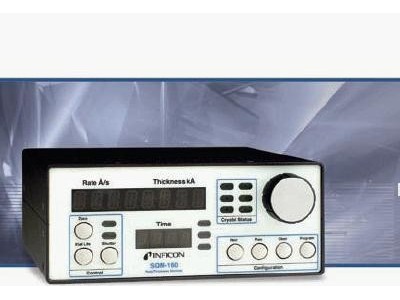

多通道石英晶体监测仪SQM160

SQM160是利用INFICON石英晶体传感技术在镀膜过程中测量沉积速率和膜厚的精密仪器，标准型有两路传感器输入，同时，4路传感器输入可选，具体视用户实际应用而定；双输出可以向操作者提供直观的模拟沉积速率及膜厚信号。   在大型系统中，传感器输入可以分配给不同材料，采集的数据通过平均值，以达到更精确的沉积控制；也可以设定为双探头模式。在高沉积速率过程中，为了延长传感器的使用寿命，速率采集模式允许探头带一个档板。用户可以自己选择0.1Å/s 还是0.01Å/s的速率显示模式.另外，还可以选择频率或质量显示模式。SQM160的四路继电输出可以用来控制沉积源、探头档板、信号时间、膜厚设定值以及晶片失效信号等。数字输入可以通过外部信号来对读数进行开始/停止和清零操作。SQM160石英晶体监测仪采用了RS-232接口和Windows®窗口软件，可以通过电脑上进行调试安装。软件可以用来设置和存储所有参数，包括仪器操作和保留程序数据到特定的Excel®文档。同时，USB或以太网选项也添加通信协议中，以程度方便不同用户。便于使用     开启速率和膜厚测量，只需先按住Zero键以清除上次读数，然后关闭，打开源和传感器档板。宽大明亮的LED显示器可以同时显示膜层厚度和沉积速率，即使操作人员离监测仪一定距离也仍然清晰可见。当达到预设膜厚或者镀膜时间到了，档板就会自动关闭，同时前面板报警器开始亮灯。在镀膜过程中，操作员可以在任意时间通过Xtal Life键来查看晶片的剩余使用寿命。双菜单可以对监测仪的99个存储膜系进行设置。首先，选“program”键，进入菜单，然后，旋转拨针钮，这样就可以选择或者编辑参数了。主显示界面显示菜单提示，而设定的数据可以在辅助界面中找到。高精度，低成本   标准型的频率分辨率是0.12HZ@ 4个读数/秒,如果用户有更严格的需求可以选择分辨率为0.03HZ@ 10个读数/秒的高精型。SQM160另一大优点是在整个工作范围内，温度稳定性可以达到2ppm。高精度和高稳定性的联袂使得该款仪器具备了的性价比。

产品特点： ■ 双通道（标准型），四通道可选 ■ 沉积速率/膜层厚度模拟输出 ■ 高精度: 0.03Hz at 10个读数/s ■ RS-232 接口, USB 或以太网可选

产品规格 QCM传感器输入                   标准型: 2;路  可选: 4路              频率范围                             1-10 MHz                            频率分辨率                          标准型: ± 0.12 Hz@ 4 readings/sec                                          可选: ± 0.03 Hz @ 10 readings/sec  频率稳定性                         在 0º to 50ºC，总计± 2 ppm          可选择的测量周期                0.10 to 2 sec (每级增量0.05 sec)    测量选择                             1 to 20 readings                    存储膜系                             99                                  模拟输出                             2路0 to 10 VDC输出, 沉积速率 & 膜厚  数字输入/输出                     2 路数字输入, 4路继电输出               数字接口                             标准型: RS-232                                                               可选: USB or 以太网                 电源                                   0-120/200-240 VAC, 50/60 Hz, 20 W  CE 标识                              Class 1 equipment                                                            73/72/EE C LVD, 89/336/EEC ECD     安装支架                             1/2-rack cabinet, 3-1/2" high,                                               89 x 213 x 197mm (3-1/2" x 8-1/2" x 7-3/4") 重量                                   2.7 Kg (6 lbs)                     Windows软件(included)       提供远程安装和操作指导，数据录入功能 定货信息 附件 782-900-008                 单台SQM-160 19"安装支架 782-900-014                 双台SQM-160 19"安装支架 782-502-062                 4传感器输入扩展卡                                        （将标准型2路扩展到6路） 782-900-042                 高分辨率选件                                 （此项需在工厂中完成安装） 782-900-040                 USB选择卡             782-900-041                 以太网选择卡
