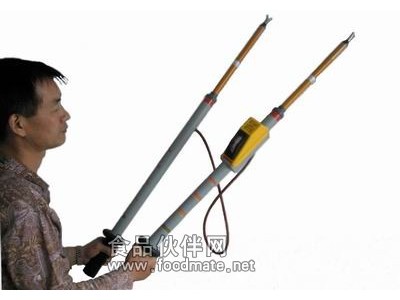

功能与特点:◇用途:高压衰减杆是根据VDE0681.PART5的规范而设计的,具有判定相位和接触式测量电压的功能。测量的系统电压可达44kV。
◇规格型号:

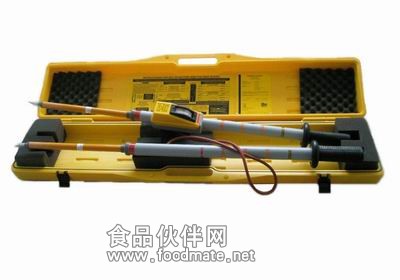

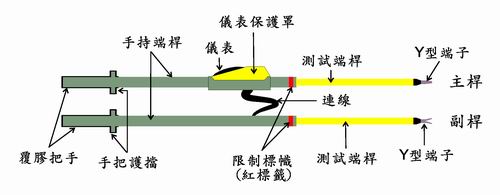

五种型号规格可选:TPC7K、TPC11K、TPC22K、TPC33K和TPC44K。◇材质:为顾及使用者的方便和维护人身安全,所使用的材质,重量轻而且坚固。PCxxK的测试端部分采用绝缘良好的玻璃织维,手持端部分采用环氧树脂,手把部分为橡胶。前二项材质经过台湾大电力研究试验中心的耐压测试合格。◇外观:高电压检测杆的仪表使用有颜色的刻度板,便于识读。在使用时,不需要搭配其他的配件,也不必使用电池提供电源,采用接触测量即可。持杆上贴有标识,供使用者识读与提醒。◇注意事项:适用于室内和室外的干燥处所,在雨天和潮湿的状况下,请勿使用,以免危及人身安全。◇携带箱:高电压检测杆配置有携带箱。携带箱设计精美、轻便、耐震、耐撞而实用,运输储藏均十分方便。
技术参数:
型号 | TPC7K | TPC11K | TPC22K | TPC33K | TPC44K |
阻值 | 3.95MΩ | 6.78 MΩ | 13.5 MΩ | 20.1 MΩ | 27 MΩ |
反应时间 | 小于1秒 | 小于1秒 | 小于1秒 | 小于1秒 | 小于1秒 |
氖灯始亮电压 | 1.2kV | 1.2kV | 1.2kV | 1.2kV | 1.2kV |
氖灯满亮电压 | 1.5 kV | 1.5 kV | 1.5 kV | 1.5 kV | 1.5 kV |
手持端悍长度 | 765mm | 765mm | 765mm | 765mm | 765mm |
测试端悍长度 | 340mm | 340mm | 460mm | 610mm | 760mm |
检测杆总长度 | 1.1m | 1.1m | 1.275m | 1.395m | 1.425m |
重量 | 约1.2kg | 约1.2kg | 约1.3kg | 约1.4kg | 约1.5kg |
操作温度 | -20℃~55℃ | ||||
操作湿度 | 20~85%相对湿度 | ||||
材质 | 测试端杆—玻璃织维 手持端杆—环氧树脂 100kV/30公分 5分钟耐压试验合格 |
型号 | 测量系统电压 | 满刻度电压 | 测量电压 | 指示方式 |
TPC7K | 6.6kV | 8kV | 9kV | 氖灯及仪表指示 |
TPC11K | 11kV | 12kV | 15kV | 氖灯及仪表指示 |
TPC22K | 22kV | 24kV | 30kV | 氖灯及仪表指示 |
TPC33K | 33kV | 36kV | 40kV | 氖灯及仪表指示 |
TPC44K | 44kV | 48kV | 55kV | 氖灯及仪表指示 |
1套TPC系列高压核相器
1个包装携带箱
1套中英文使用手册
