低压电流互感器变比测试仪

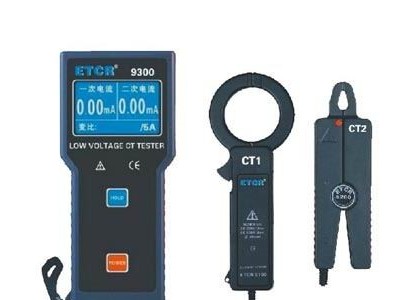

ETCR9300低压电流互感器变比测试仪一．产品简介     ETCR9300低压电流互感器变比测试仪专为现场在线测量低压电流互感器一二次回路的电流、变比、极性而精心设计制造的，适用于变电站﹑发电厂﹑配电房、工矿企业以及检测站﹑电工维修部门进行电流检测、电力稽查、反窃电、野外电工作业等。     仪表由一次钳、二次钳、主机等组成，轻巧、携带方便，在不拆线的情况下，能快速安全地完成现场测试！     电流钳选用特殊合金，采用CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性，低压二次钳采用尖嘴设计，比普通尖嘴电流钳更细，适合于排线密集的场所。     主机豪华蓝屏LCD显示，一目了然，同时具有超大存储空间，能存储3000组数据。二．技术规格

功    能	低压电流互感器一二次回路的电流、变比、极性在线测试、同时具有漏电流检测功能
电    源	DC6V 碱性干电池（1.5V AAA×4）
测试方式	钳形CT
显示模式	LCD：128dots×64dots； 蓝屏背光功能，适合昏暗场所
LCD尺寸	显示域：44mm×27mm
仪表尺寸	主机：宽高厚75mm×170mm×30mm 一次圆口电流钳：宽高厚63mm×160mm×23mm 二次尖嘴电流钳：宽高厚40mm×138mm×20mm
钳口尺寸	一次电流钳：圆口φ40mm 二次电流钳：尖嘴φ7.5mm×14mm
采样速率	约2次/秒
测量范围	一次钳：0.00mA～300A 二次钳：0.00mA～5A
分 辨 率	一次钳：0.01mA 二次钳：0.01mA
换    档	0.01mA～200A全自动换档
一次回路测试精度	±1%±3dgt  （23℃±3℃，80%RH以下）
二次回路测试精度	±0.5%±3dgt（23℃±3℃，70%RH以下）
变  比	1：3千万（3.0K7）
线路电压	600V以下线路测试
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按HOLD键+POWER键可以进入数据查阅模式
溢出显示	超量程溢出功能：“OL A”符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	1000g
外界干扰	无特强电磁场干扰
工作温湿度	-25℃～45℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
引线长度	标准2米（可以根据现场距离加长，实现0～50米远距离在线监控）
绝缘强度	AC1000V/rms 钳芯与外壳间
随机附件	主机：1件；一次电流钳（圆口）：1件；二次电流钳（尖嘴）：1件；仪表箱：1件；电池（碱性干电池AAA）：1件

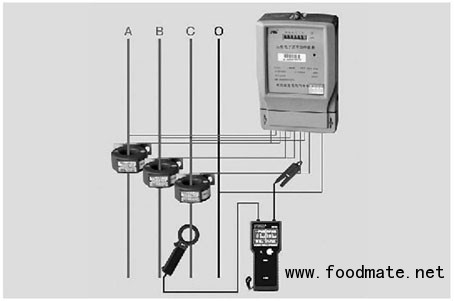

三．现场应用
