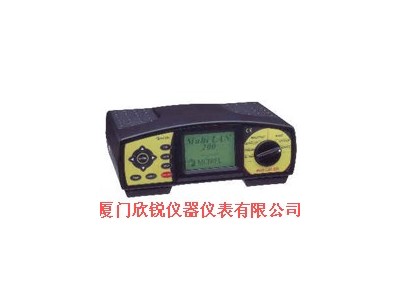

为5类线性能测试提供工具 l 仪器测试完全满足TSB67标准。 l 支持所有双绞线及同轴线的测试。 l 自动测试保证25秒钟内完成各种指标测试。 l 提供不同的测试标准及电缆类型的选择。 频率到200M用于测试数据线 可达200M的测试频率,测试交扰、衰减、ACR、回损等指标满足要求。 延时偏移及传输延时测试用于多信道协议测试。 专业测试软件包用于与网络连接 可下载500个测试结果及测试报告(三种不同形式) 其它功能: 内置时域反射仪用于测试线缆的各种故障 选择NVP选件可以长度精确测试 可以检测各种连接故障 电缆识别功能 与远端单元实现全双功通话功能 电缆标准:TSB568基本连接;ISO11801 C,D级;EN50173 C,D级 通话接口:通过标准耳机实现全双工通讯 光纤测试:需升级 电缆类型:UTP;STP;SCTP;FTP及同轴电缆 显示:带背光的高分辨率液晶显示 记忆:500个自动测试结果 电源:充电电池;连续工作8小时;尺寸:265×110×185mm 重量:2.1kg 软件升级:有 技术指标: 功能 范围 精度 衰减 1---200MHZ +2%dB@100M 回路阻抗 0---200Ω +(5%+1Ω) 阻抗 35---180Ω +(10%+2Ω) NEXT 远端NEXT* 1---200MHZ +3.2%dB@100M ACR 1---200MHZ 参考NEXT及衰减 长度 1---300米 1---1000米(同轴) +(3%+0.5米) +(5%+0.5米) 回损 1---200MHZ +3.2%dB@100M 传播延时 0---4000ns +(3%+3ns) 延时偏移 0---4000ns +(3%+3米) 快速线缆测试 开短路,分线及长度 线缆测试 开短路,分线,串话及反相 TDR 可选择脉冲宽度,NVP,增益 测试标准 TSB67,TSB95,LEVELII LAN标准套用于网络安装时测试 仪器主机;远端单元 2根5类匹配电缆;电缆识别器(4) 软件及RS232电缆;软包操作手册 LAN200全功能套 用于大型网络测试 主机(2台);2根5类匹配电缆 电缆识别器(4);软件及RS232电缆 软包操作手册 LAN200选件全双工通讯选件 A1041耳机2个 A1043识别装置II(#5-#6) A1044识别装置II(#17-#28 |
