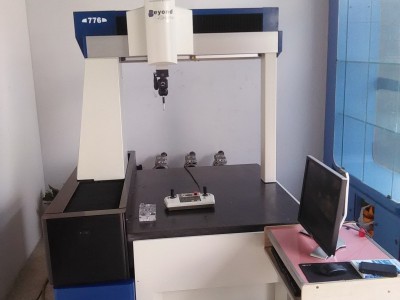

CNC三坐标测量机Crysta-Apex S
初项1.7μm的威力
Crysta-Apex S系列容许指示误差*1 MPEE=(1.7+3L/1000)μm，为高精度CNC三坐标测量机。【500/700/900系列】将MPEE=(2.5+4L/1000)μm
级别的三坐标测量机与Crysta-Apex S系列进行比较。假定保证的精度(图纸公差)在±0.02mm，测量机假设的精度在1/5以下(1/10以下为理想)，也就是4μm，这就意味着尺寸公差1/5的精度保证下，测量长度超过375mm，精度便不可靠了。相反，如右图所示，CRYSTA-Apex
S系列在尺寸公差1/5的精度保证下，测量长度达到766mm。由于初项0.8μm的差别，从保证相同精度的能力来看，存在2倍以上的差。
温度补偿系统
可将温度补偿功能系统(选件)安装在CRYSTA-Apex S三坐标测量机上。这就保证了在16-26?C温度条件下三坐标测量机主机的精度。这个系统，是基于安装在光栅尺上的温度传感器和工件上的温度传感器共同作用，监测光栅尺温度和工件温度，输出测量结果到控制器之前，同时考虑工件材料膨胀系数以及CMM的特点，修正到它在20?C时的测量值。用于CRYSTA-Apex S的光栅尺/工件组合温度补偿方案的结果明显优于只有光栅尺温度补偿的系统。
高速，高加速度驱动
Crysta-Apex S系列的驱动速度为519mm/s，驱动加速度为2309mm/s2。 与普通
的CNC三坐标测量机(驱动速度430mm/s，驱动加速度1667mm/s2)进行比较，开始移动1秒后，移动距离产生约100mm的差。 甚者，与一般的CNC三坐标测量机(测量速度5mm/s)相比较，Crysta-Apex S系列的测定速度(与测量物的接触速度)设定为8mm/s，能够实现极度高速的测量，再与Crysta-Apex S系列的驱动速度?驱动加速度相配合，总测量时间能够大幅度缩短。测量个体增加越多，该差也越大，那也表明了测量成本的差异。
高刚性设计
Crysta-Apex S系列与以前机型一样，为了提高机身的刚性而采取了各种各
样的独自结构。附属于花岗岩平台一边的Y轴导轨，经年累月几乎没有
变化，将维持精度长期稳定，位于底面，加之那些在X轴滑动部前、后、
上部表面的空气轴承，即使在高速及高加速运动可以使振动减到小，
从而确保稳定的直线运动。
性能参数
| 型号 | Crysta-Apex S544 | Crysta-Apex | Crysta-Apex | Crysta-Apex | ||
| 测量范围 | X轴 | 505mm | 505mm | 705mm | 705mm | |
| Y轴 | 405mm | 4705mm | 705mm | 1005mm | ||
| Z轴 | 405mm | 405mm | 605mm | 605mm | ||
| 分辨率 | 0.1μm | |||||
| 精度* | MPEE | (1.7+3L/1000)μm, | ||||
| MPEP | 1.7μm | |||||
| MPETHP | 2.3μm | |||||
| 驱动速度 | 各轴8～300mm/s(CNC模式)合成速度519mm/s 0～80mm/s (J/S模式:高速) 0～3mm/s (J/S模式:低速) 0.05mm/s (J/S模式:慢速) | |||||
| 工作台面 | 材料 | 花岗岩 | 花岗岩 | 花岗岩 | 花岗岩 | |
| 尺寸 | 638 x 860mm | 638 x 1160mm | 880 x 1420mm | 880 x 170mm | ||
| 螺空 | M8 x 1.25mm | M8 x 1.25mm | M8 x 1.25mm | M8 x 1.25mm | ||
| 工件尺寸 | 高度 | 545mm | 545mm | 800mm | 800mm | |
| 负载 | 180kg | 180kg | 800kg | 800kg | ||
| 重量（主机） | 515kg | 625g | 1675kg | 1951kg | ||
*本测量机带有温度补偿系统
统一标准：ISO10360-2使用的探测系统：SP25M带有?4 x 50mm测针L为测量长度(mm)
**保证精度的温度范围：16°C - 26 °C
