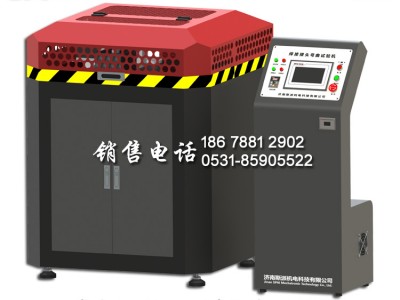

辊筒式焊接接头弯曲试验机是我公司根据GB/T2653-2008《焊接接头弯曲试验方法》中的有关要求开发的一种新型试验设备，应用于铝合金和异种材料焊接接头的横向正弯背弯弯曲试验，完全替代传统的三点弯曲试验。本机采用大功率驱动单元，使用PLC控制系统进行弯曲角度控制，大尺寸彩色液晶触摸屏进行参数设置并可实时显示弯曲角度、弯曲力等试验数据及弯曲角度-弯曲力曲线，操作简单，方便直观。
★适用标准（相关标准请至下载中心查阅）
GB/T2653-2008《焊接接头弯曲试验方法》
ISO 5173:2009《Destructive tests on welds in metallic materials-Bend tests》
★技术参数
1、试样厚度：3～20mm；
2、试样宽度：10～50mm；
3、弯曲角度：0～180°(任意设定)；
4、弯曲速度：0～9°/s(无级可调)；
5、额度扭矩：3000N·m；
6、控制系统：PLC+触摸屏；
7、辊筒直径：用户定制（Ø9mm～Ø180mm）；
8、压辊直径：Ø60mm；
9、总 功 率：2.0kW；
10、电 源：三相四线 380V 50Hz；
11、主机外形尺寸：950mm（L）×950mm（W）×1250mm（H）；
12、控制箱外形尺寸：400mm（L）×450mm（W）×1200mm（H）；
13、重 量：约350kg。
